1靜電的產生



靜電是一種客觀存在的自然現象，產生的方式多種，如接觸、摩擦、電器間感應等。靜電的特點是長時間積聚、高電壓、低電量、小電流和作用時間短的特點。人體自身的動作或與其他物體的接觸，分離
，摩擦或感應等因素，可以產生幾千伏甚至上萬伏的靜電。



2行業的困擾



ESD（靜電放電）對(dui)電(dian)子(zi)產(chan)品(pin)造(zao)成(cheng)的(de)破(po)壞(huai)和(he)損(sun)傷(shang)有(you)突(tu)發(fa)性(xing)損(sun)傷(shang)和(he)潛(qian)在(zai)性(xing)損(sun)傷(shang)兩(liang)種(zhong)。所(suo)謂(wei)突(tu)發(fa)性(xing)損(sun)傷(shang)，指(zhi)的(de)是(shi)器(qi)件(jian)被(bei)嚴(yan)重(zhong)損(sun)壞(huai)，功(gong)能(neng)喪(sang)失(shi)。這(zhe)種(zhong)損(sun)傷(shang)通(tong)常(chang)能(neng)夠(gou)在(zai)生(sheng)產(chan)過(guo)程(cheng)中(zhong)的(de)質(zhi)量(liang)檢(jian)測(ce)中(zhong)能(neng)夠(gou)發(fa)現(xian)

，因(yin)此(ci)給(gei)工(gong)廠(chang)帶(dai)來(lai)的(de)主(zhu)要(yao)是(shi)返(fan)工(gong)維(wei)修(xiu)的(de)成(cheng)本(ben)。而(er)潛(qian)在(zai)性(xing)損(sun)傷(shang)指(zhi)的(de)是(shi)器(qi)件(jian)部(bu)分(fen)被(bei)損(sun)，功(gong)能(neng)尚(shang)未(wei)喪(sang)失(shi)，且(qie)在(zai)生(sheng)產(chan)過(guo)程(cheng)的(de)檢(jian)測(ce)中(zhong)不(bu)能(neng)發(fa)現(xian)
，但(dan)在(zai)使(shi)用(yong)當(dang)中(zhong)會(hui)使(shi)產(chan)品(pin)變(bian)得(de)不(bu)穩(wen)定(ding)
，時(shi)好(hao)時(shi)壞(huai)，因(yin)而(er)對(dui)產(chan)品(pin)質(zhi)量(liang)構(gou)成(cheng)更(geng)大(da)的(de)危(wei)害(hai)。



對觸控產品而言，如果顯示屏抗ESD能力弱，日常使用中，有可能會被ESD導致產品工作異常
，死機
，甚至損壞並引發其他的安全問題，所以目前各類液晶觸控類產品在上市銷售前的必須進行ESD及其他浪湧電流測試。



3.液晶屏ESD測試 fail的主要現象



3.1.無顯示（黑屏或白屏）-->係統fail或LCM fail（背光/LCD）



3.2.顯示斷線。



3.3.顯示花屏-->係統重新開機後能恢複正常。



3.4.顯示閃動一下即正常。



4.ESD Fail 的類型：



4.1.IC 寄存器值 出錯
；



4.2.MIPI Vedio 數據出錯；



5.ESD 防護之 硬件防護：

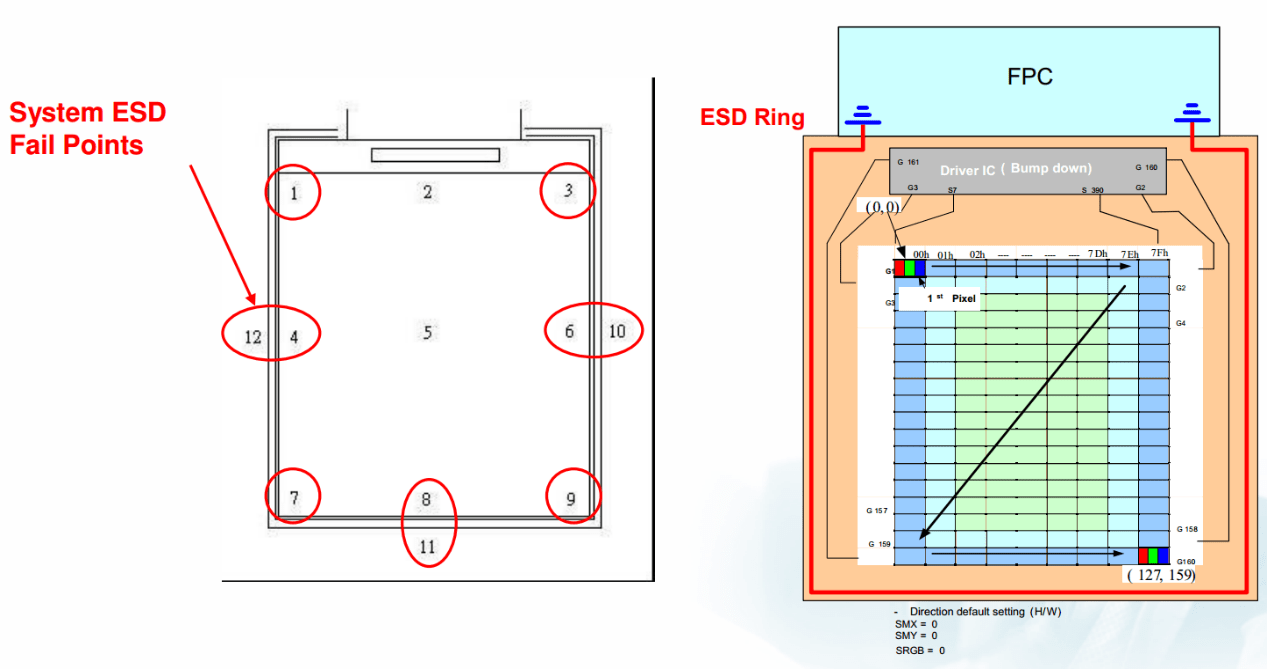

5.1.增加 ESD Ring;



強烈建議在靜電接觸口增加TVS ESD器件，利用其防靜電特性
，形成靜電泄放回路，增強保護。

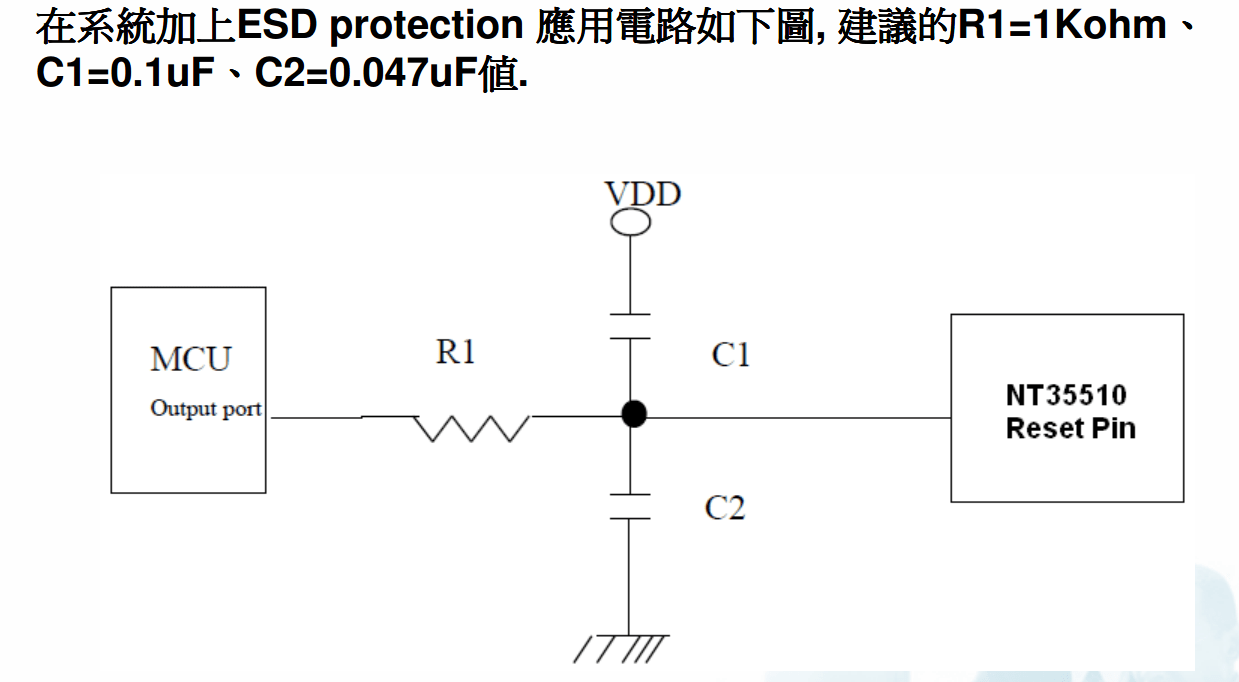

5.2.在Reset pin加一RC 電路;





5.3.在兩側VCOM處各加一TVS ，建議使用雷卯電子ULC0511CDN DFN1006封裝。已在眾多顯示客戶處成功應用
，效果滿意。

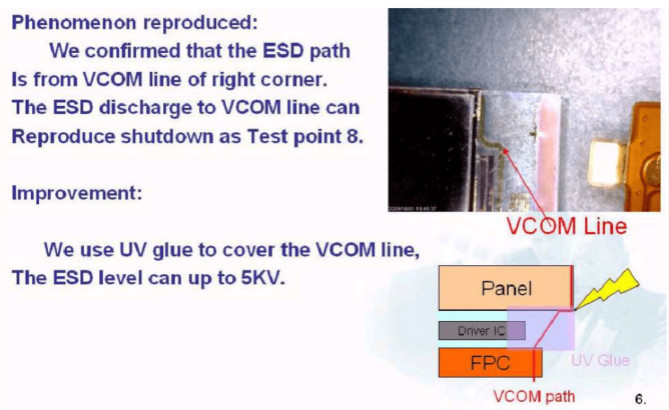

5.4.麵板上的裸露線路需 塗絕緣膠 or 貼絕緣膠布;

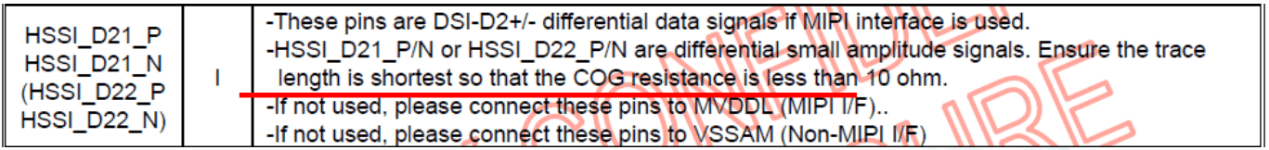

5.5.不用的 MIPI pin 不可 floating, 接MVDDL ;





電子產品的接口防護需用過壓保護器件
，很多工程師意識到要用保護器件
，但由於選型不當或沒按照 ESD 電路 PCB 設計原則，造成產品靜電測試或 EMC 測試不通過
，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生，或過度設計
，造成成本壓力。
