七步設計反激式變換器
發布時間:2021-09-01 來源:Tomas Hudson,Miguel Ametller 責任編輯:wenwei
【導讀】zaidangjinzhongduodebianhuanqituopujiegouzhong,fanjishituopushizuichangyongdeyizhong。jinguanhenjiandan,danzhezhongbianhuanqishejiquefuyuhenduoyingyongjudadeyoushi。jinnianlai,henduogengxin、更複雜的拓撲結構不斷出現,但反激式變換器設計仍然很流行。
這種開關模式電源變換器在中低功率範圍(約 2W 至 100W)內提供了極具競爭力的尺寸、成cheng本ben與yu效xiao率lv比bi。反fan激ji式shi變bian換huan器qi的de操cao作zuo基ji於yu耦ou合he電dian感gan器qi,它ta實shi現xian了le電dian源yuan轉zhuan換huan,同tong時shi還hai可ke以yi隔ge離li變bian換huan器qi的de輸shu入ru和he輸shu出chu。耦ou合he電dian感gan器qi還hai支zhi持chi多duo個ge輸shu出chu,這zhe使shi反fan激ji式shi變bian換huan器qi成cheng為wei多duo種zhong應ying用yong的de理li想xiang選xuan擇ze。
反激式變換器操作
反激式變換器的基本組成元件與大多數其他開關變換器拓撲相同,唯一的不同是它采用了耦合電感器,它將變換器的輸入與輸出隔離(見圖 1)。

圖1: 反激式變換器原理圖
反激式變換器有兩個信號半周期: tON and tOFF,它們以MOSFET的開關狀態命名並受其控製。
在tON期間,MOSFET處於導通狀態,電流從輸入端流經原邊電感器並對耦合電感器進行線性充電。
在tOFF期間, MOSFET處於關斷狀態,耦合電感器開始通過二極管去磁。來自電感器的電流為輸出電容器充電並為負載供電。
反激式變換器設計及組件選型
設計一個反激式變換器需要做出許多重要的設計決策與權衡。下麵我們將介紹一個簡單的反激式變換器設計過程中的每個步驟。圖2顯示了我們將遵循的設計流程。

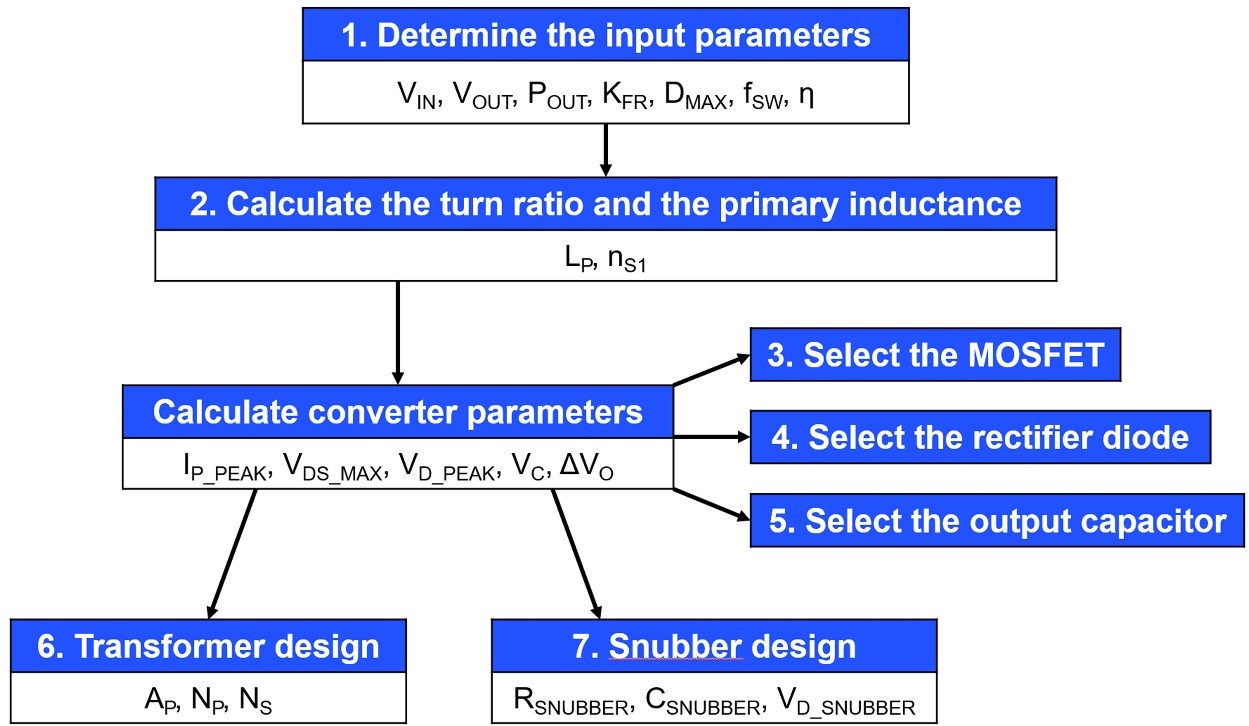

圖2: 反激式變換器設計流程
反激式變換器設計過程與計算
步驟1: 設計輸入
設計輸入或由最終應用確定,或由設計人員來選擇。這些參數包括但不限於:輸入和輸出電壓、功率、紋波係數和操作模式。表1羅列了本文所討論電路的設計輸入。

表1: 設計輸入總結
非連續導通模式 (DCM)具有較高的穩定性和效率,我們為此應用選擇了該模式。這意味著該解決方案的紋波係數為1。
其最大占空比固定為50%,以最大限度地減少應力並均衡利用MOSFET和二極管。開關頻率則選擇為160kHz。
為使計算更加實際,變換器的估算效率也被定義。盡管該估值相對較低(約80%),但卻是低功率反激式變換器的常見效率值。
根據所有這些輸入,設計人員必須選擇滿足所有初始要求的控製器IC。本例采用了MPS的MP6004。MP6004是一款僅支持DCM模式的反激式控製器。它還提供原邊調節功能,可減少外部組件的數量。
步驟2: 最大原邊電感計算及選擇
第一個設計計算用於找到最大原邊電感值。有許多不同的設計方法可以用於計算該值,但本例中的變換器始終運行在DCM模式,因此我們采用如下的公式 (1)來計算原邊電感值(LP):

最壞情況發生在變換器以最小輸入電壓(VIN)和最大占空比(D)且全功率工作時。將設計輸入代入公式(1) ,可以得到最大電感器限值為53μH。
接下來計算所需的匝數比 (nS1)。我們仍使用最小VIN和最大D以得到最壞情況下的值,同時增加二極管的正向壓降以使計算更加精確。用等式(2)來估算nS1:

步驟3: MOSFET計算
下一步是為應用選擇合適的MOSFET。為此,我們需要計算開關必須承受的最大電流和電壓。首先利用公式 (3) 來計算最大電壓:

注意, VDS_MAX上增加了20%的安全裕度,以確保變換器的安全運行。然後我們利用公式 (4) 來估算最大電流:

查看MP6004控製器規格,可以知道MOSFET的VDS_MAX 為180V,最大電流為3A。這意味著該控製器IC可以在此應用中安全使用。
步驟4: 整流二極管計算
該步驟用於評估整流二極管。與MOSFET一樣,其目的是確保整流二極管能夠處理它可能遇到的最大電壓和電流。 首先利用公式(5)來計算二極管能承受的最大電壓:

通過增加40%的安全裕度,得到最大反向電壓為60.5V。
步驟5: 輸出電容器計算
我們用一個估值來確定輸出電容的值,即忽略電路的二階方麵,如寄生分量和輸出串擾。利用公式 (6) 來估算電容的電壓值:

請注意,如果該公式用於tON,則可以大大簡化。利用公式 (7) 計算輸出電壓紋波:

接下來,選擇一個電容值以得出最佳紋波電壓。本例使用了一個250μF的電容器,其輸出電壓紋波為12.5mV。
步驟6:反激變壓器的設計和計算
下xia一yi步bu是shi變bian壓ya器qi的de設she計ji。變bian壓ya器qi選xuan型xing需xu要yao做zuo出chu許xu多duo設she計ji決jue策ce,例li如ru磁ci芯xin材cai料liao和he磁ci芯xin形xing狀zhuang的de選xuan擇ze。每mei種zhong選xuan擇ze都dou有you其qi特te定ding的de優you勢shi,在zai本ben例li中zhong,我wo們men選xuan用yong了le常chang見jian的de雙shuangE形鐵氧體磁芯(見圖3)。

圖 3:變壓器雙E型磁芯和變壓器主要構成
用於計算變壓器麵積的方法稱為AP法。它將變壓器的總麵積定義為繞組窗口麵積與磁芯橫截麵麵積的乘積,所有變壓器的磁通量都彙集於這些位置(見圖 4)。

圖4: AP法涉及的區域
變壓器麵積可以用公式 (8) 來估算:

現在,我們已定義了方法和設計參數,然後就可以通過一組快速計算來設計變壓器。 首先,用公式 (9) 計算最小變壓器麵積:

BMAX通常是已確定的輸入參數;對於鐵氧體磁芯,一般在0.2T到0.3T之間。使用AP 法,最後可以選擇一個EE13磁芯和一個最小長度為0.28mm的變壓器骨架。
然後計算適合這個變壓器的最大原邊匝數和副邊匝數,並保證符合等式 (2)中計算出的匝數比。用公式 (10) 計算原邊匝數:

用公式 (11) 估算副邊匝數:

輔助繞組匝數與副邊輸出匝數的計算方法相同,最後得到 NAUX = 5.
步驟7: 緩衝器設計和計算
shejiliuchengdezuihouyibushizhaodaoheshidehuanchongqizhi。huanchongdianluyouzhuyujianqingkaiguanjiediandedianyajianfeng,zhexiejianfengshiyouyubianyaqiloudianganhedianluzhongzasandianrongzhijiandezhenlingerdaozhi。ruguomeiyouhuanchongqi,dianyajianfenghuizengdazaosheng,shenzhihuidaozhiMOSFET擊穿。圖5顯示了帶緩衝電路的反激式變換器。

圖 5:帶輸入緩衝電路的反激式變換器
緩衝器的設計過程包括三個階段。首先,預估漏電感約為原邊電感的2%;其次,設置最大緩衝器電容電壓紋波為 10%;最後就可以估算出緩衝器組件的值。
用公式 (12) 計算最大電容器電壓:
用公式 (13) 估算緩衝器電阻中的功率:

以功率作為一個限製參數,並使用公式(14)來計算緩衝器的電阻值:

用公式 (15) 估算緩衝器的電容器值:

最後,利用公式(16)來計算緩衝器二極管兩端的最大電壓:

最後設計
在計算出變換器的所有組件值後,MP6004穩壓器就可以與其外部組件配對,構建出一個全功能反激式DC/DC變換器。
注意,該電路包括了前麵已提到的元件,如原邊電感器(LP),輔助電感器 (LP2),輸出電容器(由C2A, C2B, 和 C2C並聯組成,以提高頻率響應),整流二極管(D1), 和緩衝電路。
圖6顯示了電路的最終設計以及新的組件,例如MP6004原邊控製器。該控製器包含MOSFET開關及其所有相關電路,還包括一些用於噪聲過濾的附加組件。

圖6: 最終設計電路原理圖
結論
本文采用MPS的MP6004演示了如何通過八個簡單的步驟設計一個反激式變換器。盡管在設計準備好實施之前還有很多因素需要考慮,例如通過EMC 測試、控製回路設計和元件選型,但建立一個清晰的計算和選型方法非常重要。
許xu多duo設she計ji決jue策ce都dou將jiang對dui係xi統tong的de整zheng體ti行xing為wei產chan生sheng重zhong大da影ying響xiang,因yin此ci建jian立li輸shu入ru設she計ji參can數shu是shi關guan鍵jian的de第di一yi步bu。這zhe些xie參can數shu設she置zhi了le變bian換huan器qi設she計ji的de約yue束shu條tiao件jian,其qi餘yu步bu驟zhou都dou將jiang根gen據ju這zhe些xie規gui格ge來lai選xuan擇ze值zhi。
來源:MPS
