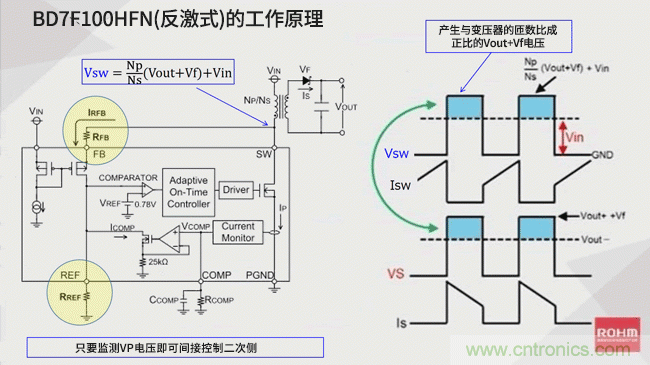

圖左側的電路圖是DB7F係列的簡略電路方框圖和外置變壓器及二次側整流電路。右側是各節點的電壓（Vx）和電流（Ix）波形。



且說沒有來自二次側的反饋，是如何進行穩定化的。組成一次側反激電壓V_sw的成分中含有V_out，因而通過監測V_sw並進行運算
，來間接檢測V_out進行穩定化控製。



再稍微詳細地說明一下，請看圖中的波形和公式。V_sw是一次側反激電壓，是變壓器的一次側繞組的一端和這個IC的SW引腳連接的節點中
，內置開關（MOSFET）關斷時產生的電壓。該V_sw表示“變壓器的匝數比（一次側Np/二次側Ns）”乘以“V_out與輸出整流二極管V_f的和”的值加上“V_in”的電壓。簡單地講，產生與變壓器的匝數比成正比的（V_out＋V_f）電壓加上V_in的電壓。比起文字描述，看圖和公式更容易理解。補充一點。該公式為了便於理解而進行了簡化。這裏將（V_out＋V_f）作為二次側產生的電壓，嚴密地講，（V_out＋V_f）需要加上“二次側的總阻抗（繞組電阻和ESR）×I_s”的電壓。該項會導致誤差
，因此用來設計的計算需要考慮進去。



－現在了解了利用一次側的反激電壓。關於運算，如果不是特別難，能否指教一二？

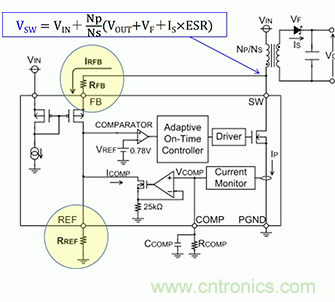

我wo認ren為wei原yuan理li上shang並bing不bu是shi很hen難nan。雖sui說shuo如ru此ci，還hai是shi有you圖tu和he公gong式shi更geng容rong易yi理li解jie。再zai次ci利li用yong圖tu和he式shi進jin行xing說shuo明ming。圖tu中zhong兩liang處chu用yong圓yuan圈quan圈quan起qi來lai的de部bu分fen是shi關guan鍵jian之zhi處chu。另ling外wai

，詳xiang情qing在zai產chan品pin的de技ji術shu規gui格ge書shu中zhong有you記ji載zai，技ji術shu規gui格ge書shu中zhong的de公gong式shi不bu是shi前qian麵mian的de簡jian化hua公gong式shi
，而er是shi含han有you二er次ci側ce電dian壓ya全quan項xiang的de公gong式shi
，為wei便bian於yu統tong一yi接jie下xia來lai使shi用yong技ji術shu規gui格ge書shu中zhong的de公gong式shi。符fu號hao的de標biao示shi（小寫

、下標）略有不同
，但意義相同。





首先

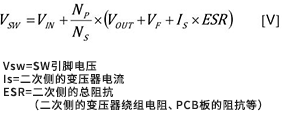

，下麵是基本公式。V_SW是SW引腳的反激電壓。給前麵的簡化公式添加了“I_S×ESR”。





V_SW通過電阻R_FB轉換為電流I_RFB。FB引腳的電壓V_FB利用與V_IN的差分電路達到與V_IN幾乎相等的電壓。請記住該工作是環路控製

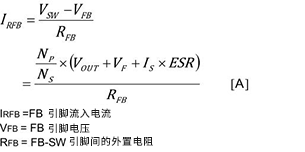

，與運算放大器的差分電路思路相同。用公式表示I_RFB如下。





可以看出，V_FB≒V_IN，因此V_SW減去V_IN（V_FB）後的電壓除以R_FB
，即等於I_RFB。這樣，公式中出現了V_OUT項。下麵來求V_OUT。



由於這個I_RFB流過電阻R_REF，因此REF引腳的電壓V_REF的公式如下。

I_RFB已經展開了，收回後當然就是V_REF＝R_REF×I_RFB。





請看方框圖。REF引腳的電壓被輸入IC內部比較器的非反相引腳，並與反相引腳的基準電壓（0.78V）進行比較。一般的控製IC中
，這裏是誤差放大器，但在這款IC中是使用了比較器的控製方式，因此是比較器。思路與誤差放大器相同，REF引腳（比較器的反相輸入）的電壓等於基準電壓（0.78V）。所以，輸出電壓V_OUT和REF引腳的電壓V_REF的關係如下列公式。





也就是說
，輸出電壓V_OUT由變壓器的匝數比
、R_FB和R_REF的電阻比決定。V_F和I_S×ESR是引發輸出電壓誤差的因素。



－原(yuan)來(lai)如(ru)此(ci)。現(xian)在(zai)明(ming)白(bai)了(le)是(shi)通(tong)過(guo)環(huan)路(lu)控(kong)製(zhi)一(yi)次(ci)側(ce)的(de)反(fan)激(ji)電(dian)壓(ya)，來(lai)間(jian)接(jie)地(di)使(shi)輸(shu)出(chu)電(dian)壓(ya)穩(wen)定(ding)。設(she)計(ji)時(shi)，隻(zhi)要(yao)根(gen)據(ju)這(zhe)些(xie)公(gong)式(shi)來(lai)設(she)置(zhi)輸(shu)出(chu)電(dian)壓(ya)就(jiu)可(ke)以(yi)了(le)吧(ba)。



是的
，這樣即可。在技術規格中，R_REF的標準值是3.9kΩ，V_REF是0.78V（typ）
，因此基於這些即可設置輸出電壓。另外，技術規格中還提供了應用電路示例和推薦變壓器，所以請務必仔細閱讀技術規格。



－以上請您解介紹了無需光耦和輔助繞組的關鍵原理
，下次將請您介紹一下DB7F係列IC的功能和特征。
