等式1表示每個LED消耗的電功率：





其中：V_f 是LED的正向電壓，I_LED是通過LED的電流。等式2是結溫的通式：





其中：T_J 是結溫，T_A 是環境溫度，θ_JAP是以攝氏度每瓦測量的LED結環熱阻。



將電功率等式代入結溫方程可得到等式3：





LED正向電壓和熱阻都是LED封裝的特性。顯然，在不同的環境溫度下，LED電流是唯一的控製參數，其可驗證LED結溫是否符合最大規格。



為了改變通過LED的電流，您需要將環境溫度測量值反饋至LED的驅動電路。設計人員經常使用負溫度係數（NTC）熱敏電阻來測量環境溫度。而這些NTC熱敏電阻會隨環境溫度的變化改變其電阻，因此設計人員需要測量NTC熱敏電阻兩端的電壓，然後將該測量值轉換為溫度。



然而，NTC熱re敏min電dian阻zu的de一yi大da問wen題ti在zai於yu其qi電dian阻zu隨sui著zhe溫wen度du的de升sheng高gao而er非fei線xian性xing地di減jian小xiao。此ci外wai，由you於yu電dian阻zu非fei線xian性xing地di減jian小xiao
，其qi電dian流liu消xiao耗hao會hui使shi溫wen度du呈cheng指zhi數shu級ji升sheng高gao。由you於yu通tong過guoLED的電流與溫度成線性比例，因此擁有非線性器件需要一些外部電路或微控製器來線性化NTC熱敏電阻電壓，並正確地調節通過LED的電流。



TI LMT87-Q1等模擬輸出溫度傳感器集成電路(IC)能neng夠gou產chan生sheng跟gen蹤zong環huan境jing溫wen度du的de電dian壓ya，使shi用yong該gai器qi件jian可ke以yi簡jian化hua總zong體ti溫wen度du測ce量liang電dian路lu，便bian於yu您nin實shi現xian線xian性xing熱re折zhe返fan曲qu線xian。溫wen度du傳chuan感gan器qi的de輸shu出chu可ke直zhi接jie反fan饋kui到dao產chan生shengLED用電流的器件中，而無需加裝外部電路或微控製器以使NTC熱敏電阻輸出線性化。這樣一來
，需要的組件更少，且無需使用微控製器即可實現熱折返。



圖1中對NTC熱敏電阻和模擬溫度傳感器方法的使用進行了對比。圖2所示為NTC熱敏電阻電壓相較於LMT87-Q1輸出電壓的非線性。

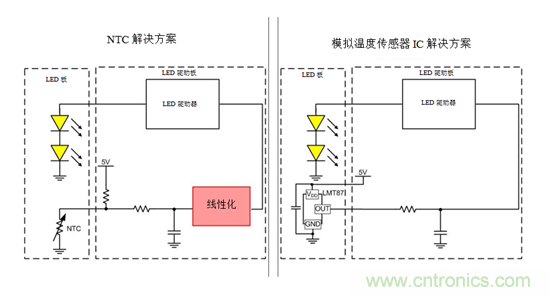

圖1：NTC熱敏電阻熱折返與模擬溫度傳感器熱折返解決方案

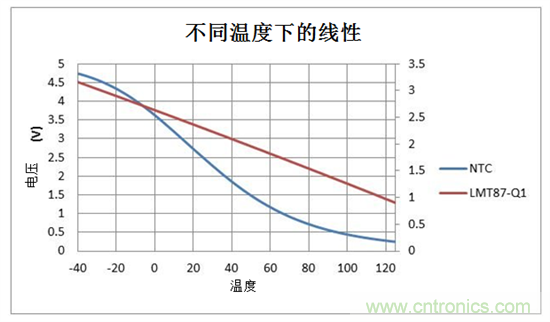

圖2：LED驅動器在整個溫度範圍內的電壓輸入



圖2所示為NTC熱敏電阻兩端的電壓與LMT87的輸出電壓之間的差異。將NTC熱敏電阻與10kΩ的電阻器串聯在一起（NTC熱敏電阻的B_25/85值為3435K，R₂₅為10kΩ），可計算出NTC熱敏電阻的電壓。



雖然不違反結溫非常重要
，但熱折返會使LED的發光度發生改變。發光度實際上就是LED的亮度。LED具有稱為熱滾降的特性，該特性基本上是在高溫下降低的光效率。因此，雖然允許LED的結溫非常高，但不能嚴重違反其最大規格，否則可能會導致亮度低於預期或需要的亮度。



決定LEDfaguangdudelingyidazhuyaoyinsushizhaomingmokuaizhongshiyongdeguangxueshebei。yinci
，suiranrezhefanxuyaoxianxingyunxing
，ninkenengxuyaozaibutongweizhiqianzhiquxian。zaishejixitongderezhefangongnengshi，bixujiangsuoyouzhexiedongtaiyinsukaolvzainei。



欲了解有關線性熱折返的更多信息和使用TI模擬溫度傳感器更改熱折返曲線的簡單方法
，請參見TI汽車日間行車燈（DRL）具有線性熱折返功能的LED驅動器參考設計TI設計(TIDA-01382)。
