ZLG 基於 NXP 的 DSP
，前段時間推出了一套針對汽車娛樂係統的音頻解決方案 ----TEF6638。針對中國市場，麵向中高端應用，推出的另一款 SAF775D 的 Audio+Radio 的 DSP，同樣，搭配功放板上的 Class-AB（TDF8546）和 Class-D（TDF853x）兩種不同類型的功放

，一樣可以評估這套方案的良好性能。SAF775D 的 Radio+Audio DSP 解決方案如圖所示。

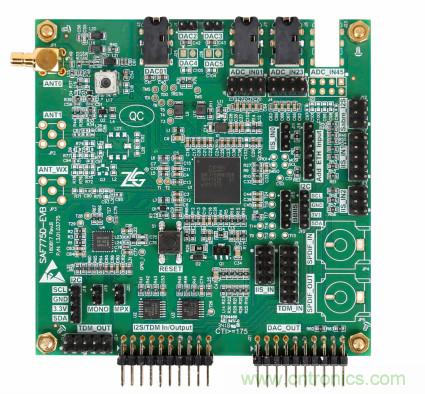

圖 1  音頻解決方案



Dione 概述


SAF775D 產品麵向 AM/FM/WX 高性能汽車收音機和音頻係統。 SAF775D 集成了無線電和音頻處理。無線電處理包括信道濾波、FM 多徑改善、解調、FM 立體聲解碼、弱信號處理、噪聲消隱和無線電數據係統（RDS）接收等；音頻處理包括采樣率轉換以及數字和模擬音頻輸出、音調和音量控製
、音頻均衡、複雜濾波
、通道間延遲和自定義聲音等。SAF775D 內部框圖如圖所示。

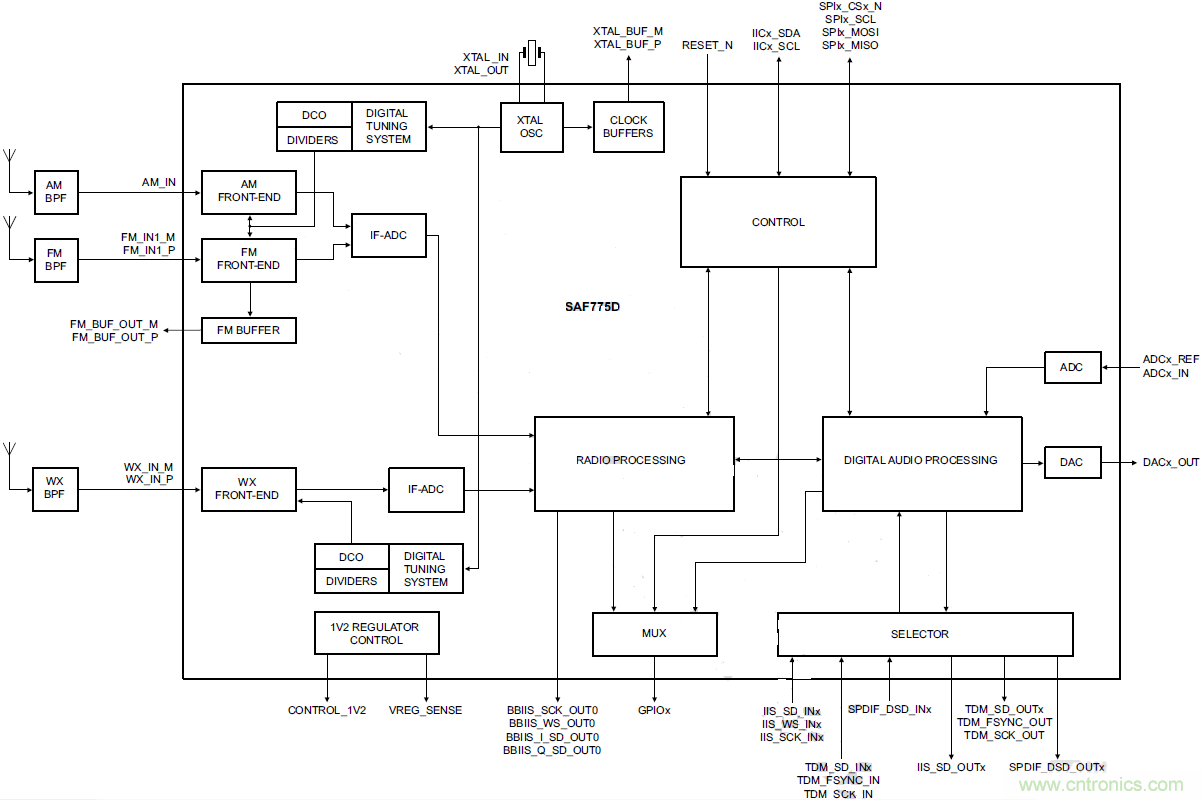

圖 2  SAF775D 內部框圖



Dione 具有以下特征



Radio：



●     集成 FM 天線 Buffer

●     支持 WX 波段

●     支持數字廣播 HD/DRM 通過基帶的 I2S 與 Saturn 配合使用

●     支持先進的廣播處理：如 IMS、CEQ、FMSI…



Audio：



●     4xADC，4xDAC

●     多種 I/O 接口：I2S
、TDM
、S/PDIF

●     兩個集成專用 DSP 內核
，控製 SRC、Volume、Tone、EQ 等

●     一個開放的音頻內核（HiFi 2@300MHz）,專用於音頻處理，如 ASE、ANC、ECNR

、ESE...



音頻解決方案設計



ZLG 基於芯片的特點，結合市場應用


，推出了 SAF775D Radio+Audio DSP 解決方案，解決方案框圖如圖所示。TEF7018 配合 SAF775D zuobeijingsaomiaoshiyong，yiweizhe，yonghukeyiyibiansoutai，yibianjixushoutingdangqianjiemu，wanquanbuxiangchuantongsoutaishidexianjingyinzaisousuoxinjiemu。xinpianziyuan，kaifabanshangjibendouyuliuchulai，zuoweikaifapinggu。

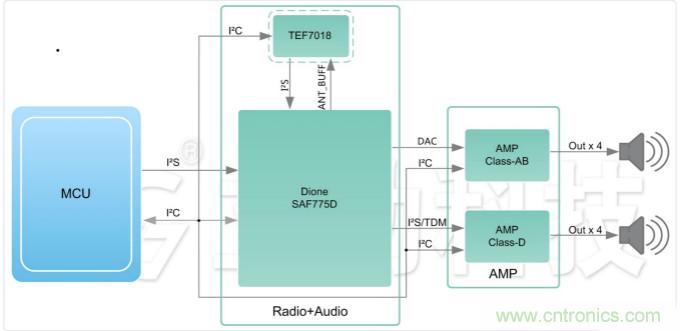

圖 3  方案框圖



那麼該方案和前麵介紹的 TEF6638 的差異有哪些呢？



Radio+Audio DSP 方案的差異如表格 1、表格 2 所示。

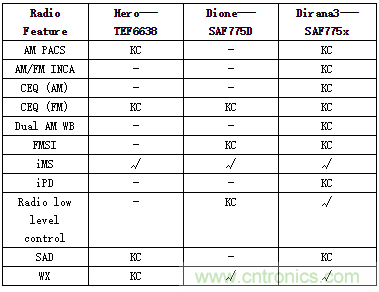

表格 1 Hero/Dione/Dirana3 Radio 資源對比

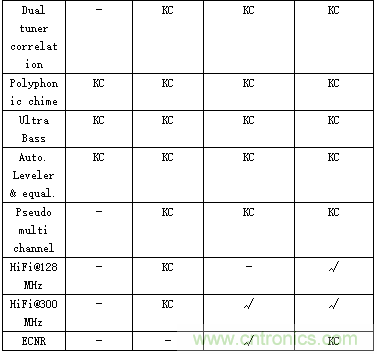

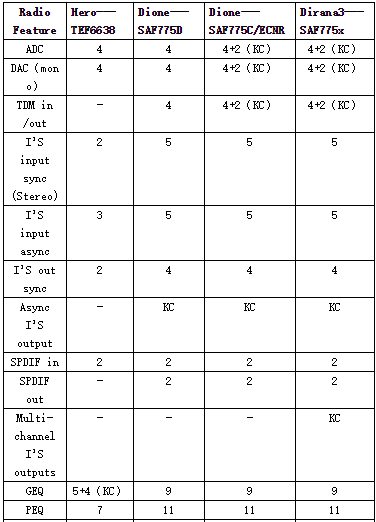

表格 2 Hero/Dione（ECNR）/Dirana3 Audio 資源對比



注：



1、 Dione ECNR：集成了 HiFi 和 ECNR 功能；



2
、 KC：KeyCode；



3
、 -：不可用功能
；



4、 √：默認功能
；



解決方案具有以下特征



●     多種板載資源接口；

●     預留背景掃描方案，提供多種選擇；

●     Dione 封裝兼容 Dione-ECNR 和 Dirana3 係列，易於升級到高端應用；

●     比 TEF6638 資源更豐富，適合更多應用場合
；

●     支持第三方音效算法 ---ECNR
、AEC、ANC、ES。
