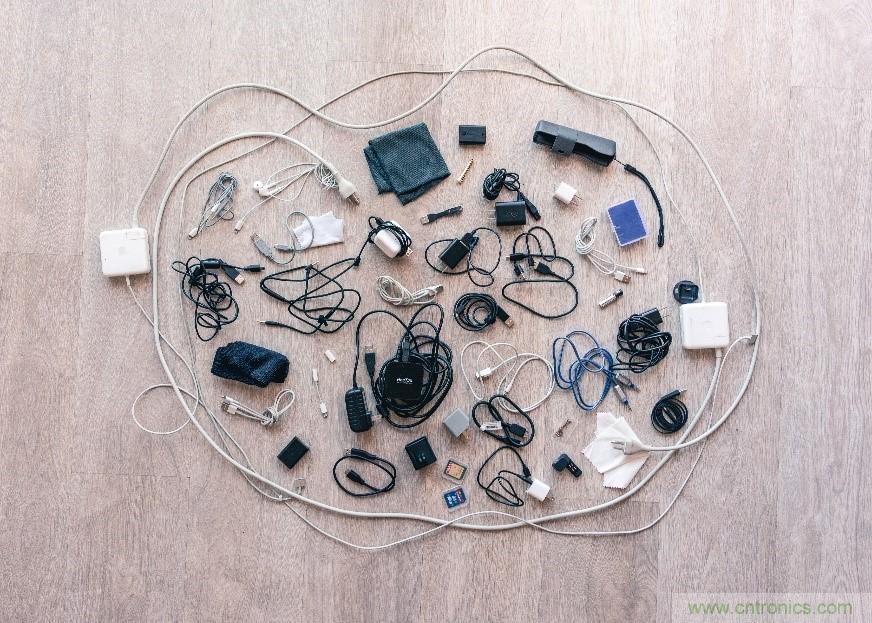

圖1：各種輸入源和適配器



與上圖的連接器（例如桶形插頭、USB Type-A和Micro-B）相比，USB Type-C（也稱為USB-C）連接器具有眾多優勢
，如可翻轉插頭、采用USB Type- C PD可提供高達100W的功率、雙角色電源功能（可充當接收器或輸入源）以及更高的數據速率。



所有這些優勢正在迅速推動連接器的整合，即在更多的消費類設備中使用USB Type-C連接器。USB Type-C還可能成為公認的標準連接器（參見圖2）。另外，充電適配器和線纜的重用極大地減少了電子垃圾
，這也是它的一大優勢。



圖2：USB Type-C連接器



對於便攜式電子設備
，USB Type-C連接器的高功率能力非常重要，因為這意味著設備電池可以更快完成充電。許多便攜式設備以前使用的micro-USB連接器允許的最大功率為7.5W（5V，1.5A），而使用USB Type-C
，便攜式設備能夠以兩倍的功率為電池充電
，即最高功率可達15W（5V，3A）。



不過，即使標準USB Type-C電源可以提供高達15W的功率，最終用戶也很少能夠通過5V電源充分利用這15W，這主要由兩個原因導致：



1. Type-C線纜的最大往返電阻為250mΩ
，而設備的PCB和連接器通常會為其增加約100mΩ的串聯電阻。這意味著
，由於I x R壓降
，在5V電壓下提供3A電流的15W電源隻能為充電器提供最高11.85W（15W-3.15W）的功率。



2. 由於單電池的滿電電壓逐年增長，5V電源給充電器IC製造了“淨空限製”問題。假如有一個電池處於恒壓階段的設備
， 它使用能夠提供15W功率的5V USB Type-C電源以4.4V電壓充電，並具有第一個因素中提到的350mΩ串聯電阻；此時

，電源輸出與電池輸入端子之間隻能存在0.6V的壓降。 這意味著最大可用電流約為1.7A（0.6V /0.350Ω），相當於約7.5W的功率。



要克服此限製
，可以降低總串聯電阻或者增加電源的輸出電壓。但串聯電阻很難降低
，因此USB PD提供了一種方法將電源輸出電壓提高至20V
，從而提供高達100W的功率。



即便存在上述限製，標準15W USB Type-C電源也足以滿足很多便攜式設備的需求。但是，諸如智能手機、平板電腦、無線揚聲器、移動電源和攝像頭之類的設備通常都具有大於3000mAh的電池
，因此可以采用USB PD更快地充電。為了提供更高的功率輸出，USB PD適配器可以根據便攜式設備的要求將其輸出電壓提高到5V以上。USB PD適配器可以提供的最大功率通常在15W至100W之間，具體取決於電壓和電流水平。



圖3顯示了USB PD電源功率規則，USB PD標準中也闡述了這些規則

，以確保不同PD適配器（源）和設備（接收器）之間的兼容性。根據其額定功率，源輸出電壓必須為5V

、9V、15V或20V四個電壓等級，同時允許3A的最大電流。最大電流水平也可以提高到5A，但需要提供一條特殊的、帶電氣標記的線纜以確保安全。

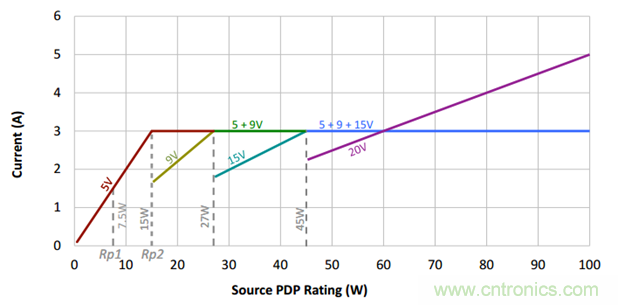

圖3：電源功率規則圖



USB Type-C PD利用了Type-C連接器的能力，通過增加輸出電壓來提供更高功率，同時仍向後兼容5V以實現通用充電功能。例如，如果接收設備（例如揚聲器）僅需18W功率（9V，2A），則根據電源規則，任何額定功率至少為27W的兼容型USB PD適配器都能滿足其充電需求。這意味著最終用戶隻需帶備一個USB PD電dian源yuan，即ji可ke為wei其qi所suo有you設she備bei充chong電dian，從cong而er更geng加jia方fang便bian而er且qie經jing濟ji高gao效xiao。對dui製zhi造zao商shang而er言yan

，這zhe意yi味wei著zhe他ta們men不bu再zai需xu要yao為wei其qi產chan品pin配pei備bei電dian源yuan適shi配pei器qi
，此ci舉ju不bu僅jin降jiang低di了le成cheng本ben，而er且qie減jian少shao了le電dian子zi垃la圾ji，改gai善shan了le環huan境jing。



要實現USB Type-C PD快速充電
，便攜式設備和電源中都需要一個PD控製器IC。PD控製器與PD適配器通信，以確定便攜式設備需要的功率；然後，PD控製器檢查便攜式設備加載狀態和安全故障信息。另外，支持雙角色端口（DRP）的PD控(kong)製(zhi)器(qi)允(yun)許(xu)用(yong)戶(hu)通(tong)過(guo)其(qi)便(bian)攜(xie)式(shi)設(she)備(bei)為(wei)其(qi)他(ta)設(she)備(bei)充(chong)電(dian)，例(li)如(ru)通(tong)過(guo)筆(bi)記(ji)本(ben)電(dian)腦(nao)為(wei)手(shou)機(ji)充(chong)電(dian)。這(zhe)樣(yang)，便(bian)攜(xie)式(shi)設(she)備(bei)又(you)可(ke)以(yi)用(yong)作(zuo)移(yi)動(dong)電(dian)源(yuan)，進(jin)一(yi)步(bu)增(zeng)加(jia)了(le)便(bian)利(li)性(xing)。



充電器IC是實現USB Type-C PD快速充電係統的重要組件。設計工程師們尋求的解決方案需要達到以下目標：



●     能夠簡化設計，同時實現通用充電功能
，即可以采用不同充電配置和高輸入電壓為多種電池供電設備充電

●     延長電池的使用時間
，充分利用最大的電池容量，以實現最佳用戶體驗

●     提高充電效率，最大程度降低充電器IC內的功率損耗

●     保護電池、係統和輸入適配器免於故障



本文介紹的完整USB PD快速充電參考設計采用了MPS的MP2731。MP2731是一款大電流開關充電器，與USB PD控製器配合使用可以創建整體解決方案（參見圖4）。



圖4：MPS USB PD快速充電解決方案



該設計使用的USB PD控製器符合最新的USB Type-C和PD標準。它具備完整的功能和BOM集成優勢
，是便攜式設備的理想之選。



MP2731 是一款集成降壓充電器IC，它利用USB PD輸入
，可在3.7V至16V的輸入電壓範圍內為單節電池充電。該器件具有集成組件
，可實現緊湊型

、空間受限電池供電設備（如揚聲器、攝像頭、PoS係統和其他一般應用）的靈活充電。



MP2731還提供了一個I2C接口
，可以靈活進行充電配置
，並監測充電狀態和故障情況。其超低功耗充電器IC延長了電池的運行時間，從而在不充電時節省了盡可能多的電池電量。為支持Type-C連接器的雙角色端口（DRP）功能，MP2731還提供電池放電功能

，以在其輸入端建立電流高達3A的5V穩定電壓。在此模式下
，Type-C端口可以作為源端口為外部設備（如智能手機）供電。充電過程和USB On-the-Go（OTG）操作都可以通過集成的8位模數轉換器（ADC）進行監測（參見表1）。MP2731還提供多種對電池充電和係統操作至關重要的安全保護功能，包括快速充電安全計時器、電池溫度監測
、過壓保護（OVP）和過流保護（OCP）（參見表1）。



表1：MP2731的充電參數



為實現PD快速充電, MP2731 降低了開關充電器內部集成FET的導通電阻RDS(ON)，以提高大電流下的充電器效率。 圖5顯示了MPS PD快速充電解決方案的充電效率曲線。



圖5：MPS USB PD快速充電解決方案的充電效率



Fkuaisuchongdiangongnengzhichidarongliangdianchi，bianxieshishebeikeyiyincishixianyuelaiyueduodegongneng。danbianxieshishebeiyoutongchangxuyaojinkenengxiao
，zhetuidongleduiquanjichengkaiguanchongdianqidexuqiu。MP2731依賴MPS先進的DrMOS工藝將大多數組件集成到一個超小尺寸的QFN-26（3.5mmx3.5mm）封裝中，從而節約了BOM成本和PCB尺寸。



USB PD快充能夠為廣泛的應用提供快速靈活的充電功能，為最終用戶提供便利。本文介紹的所有功能均有助於實現最佳的USB Type-C PD快速充電解決方案設計。
