反饋路徑的布線——升壓型DC/DC轉換器的PCB布局

發布時間：2021-03-11 責任編輯：wenwei

【導讀】正如在“升壓型DC/DC轉換器的電流路徑”中所提到的，升壓型DC/DC轉換器的PCB板布局中的電路布線會有兩種路徑，一種是會流過與輸入和輸出相關的大電流，而另一種隻會流過用來實現控製的小電流。

本文將介紹升壓型DC/DC轉換器的PCB板布局中的反饋路徑的布線。

反饋路徑的布線

正如在“升壓型DC/DC轉換器的電流路徑”中所提到的，升壓型DC/DC轉換器的PCB板布局中的電路布線會有兩種路徑，一種是會流過與輸入和輸出相關的大電流，而另一種隻會流過用來實現控製的小電流。

通常，隻有少量電流流過的路徑是信號係統的路徑。其中包括可將輸出電壓反饋至FB（Feedback）引腳的反饋路徑的布線，還包括（因電源IC而異）到控製ON/OFF的使能和Shutdown引腳等的信號路徑的布線。

在對信號係統進行布線時，需要特別注意的是反饋路徑的布線。反饋路徑的布線是將輸出電壓從輸出線反饋到FB引腳以穩定輸出電壓的布線，由於通過用來設置輸出電壓的分壓電阻器連接到IC內部的誤差放大器的輸入端，因此是阻抗較高的線路。

如果線路的阻抗高，就容易受噪聲幹擾，而如果反饋路徑的布線受到噪聲幹擾，則輸出電壓將產生誤差，可能會導致工作變得不穩定。

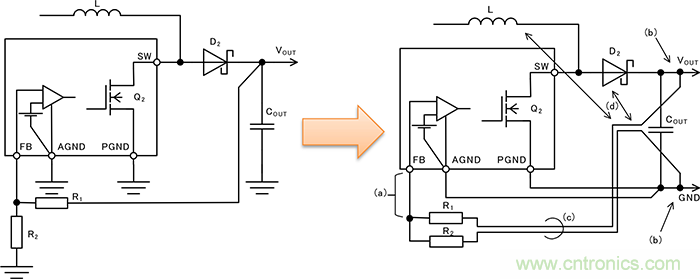

關於反饋路徑的布線，請注意以下幾點。左側電路圖單純是表示連接的電路圖，右側電路圖是標出了與（a）～（d）四個注意點相對應的位置和布線的示意圖。

反饋路徑的布線——升壓型DC/DC轉換器的PCB布局

(a) 輸入反饋信號的IC的FB引腳通常阻抗較高，該FB引腳與R1和R2的電阻分壓電路通過短線連接。

(b) 檢測輸出電壓的位置連接於輸出電容器COUT的兩端或輸出電容器之後。

(c) 電阻分壓電路的布線要平行且接近，這樣抗噪性能更好

(d) 布線要遠離電感L和二極管D2。請勿在電感和二極管的正下方布線，請勿與電力係統的布線並行布線。同樣適用於多層PCB。

關鍵要點

01 在升壓型DC/DC轉換器的PCB板布局中，反饋路徑的阻抗高，容易受噪聲幹擾。

02 在升壓型DC/DC轉換器的PCB板布局中，如果反饋路徑的布線受到噪聲幹擾，則輸出電壓可能會產生誤差，或運行可能會變得不穩定。

03 在升壓型DC/DC轉換器的PCB板布局中，進行反饋路徑布線時，請注意本文中的四點注意事項。
