很快
，電子實驗室便成了我最喜歡的課——雖(sui)然(ran)我(wo)需(xu)要(yao)花(hua)費(fei)數(shu)小(xiao)時(shi)，彎(wan)腰(yao)坐(zuo)在(zai)一(yi)堆(dui)蛛(zhu)網(wang)式(shi)電(dian)線(xian)前(qian)
，跟(gen)蹤(zong)和(he)探(tan)測(ce)每(mei)個(ge)電(dian)源(yuan)和(he)接(jie)地(di)連(lian)接(jie)以(yi)及(ji)每(mei)個(ge)信(xin)號(hao)節(jie)點(dian)
，隻(zhi)是(shi)為(wei)了(le)發(fa)現(xian)自(zi)己(ji)試(shi)驗(yan)版(ban)中(zhong)的(de)缺(que)陷(xian)。我(wo) 非常喜歡電路故障排查，所以我自願擔任電子實驗室的助教。



專業技術提示：如果用完美修剪後的電線鋪設在試驗板上，構建整潔的電路（如圖1，而非圖2所示）
，電路故障排查會更容易。

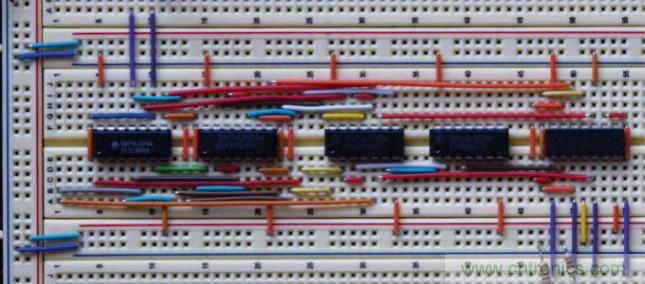

圖1. 無焊試驗板上極其整潔的電路。照片提供者：佐治亞理工學院電氣與計算機工程數字設計實驗室的Kevin Johnson。

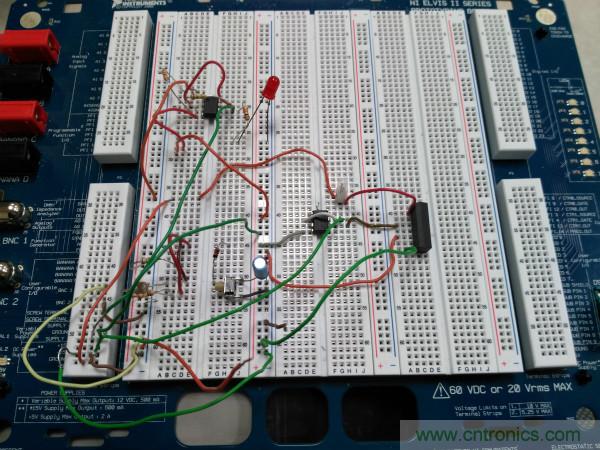

圖2. 無焊試驗板上的電線這樣鋪設，您一定會後悔！照片提供者：佐治亞理工學院電氣與計算機工程數字設計實驗室的Kevin Johnson。



但這些並沒能為我提供高級項目所需的知識和技能。我們需要製作一輛（微型）自動駕駛汽車
，聽起來並不難
，但我的團隊決定用"僅模擬"電路來實施（非常感謝團隊中某位精通控製理論的 成員）。雖然我們唯一能夠成功實施的功能是"撞牆前停車"， 但至少比那些嚐試用微控製器構建汽車的團隊有進步。



由you於yu幾ji乎hu不bu具ju備bei任ren何he經jing驗yan，我wo們men發fa現xian自zi己ji需xu要yao研yan究jiu設she計ji的de每mei個ge方fang麵mian。用yong哪na種zhong傳chuan感gan器qi來lai感gan測ce汽qi車che是shi否fou正zheng在zai靠kao近jin牆qiang？如ru何he購gou買mai這zhe種zhong傳chuan感gan器qi

？購gou買mai後hou又you該gai怎zen麼me安an裝zhuang
？如ru何he解jie釋shi輸shu出chu信xin號hao？我wo在zai電dian子zi實shi驗yan室shi的de經jing驗yan並bing不bu如ru預yu期qi的de那na麼me有you用yong。



當時可能有大量資源可以幫助我完成這個項目
，但我知之甚少（那是互聯網的早期階段

，而我還是名學生）。多年以來，我收集了許多可以搜索資源的地方
，每次開始新項目前都會去看看
，有些地方或許對您的項目也有幫助。



如果您希望了解電路試驗板試驗和原型製作方麵的入門技巧
，請查看11月份的學子專區文章。



從Analog.com獲取樣片



首先談談免費資源——ADI公司的免費樣片計劃。您可以導航到產品頁麵，然後向下滾動到樣片和購買來申請樣片。如果器件提供樣片（再強調一下，這是免費的）
，您將在從ADI訂購列中看到一個樣片按鈕：

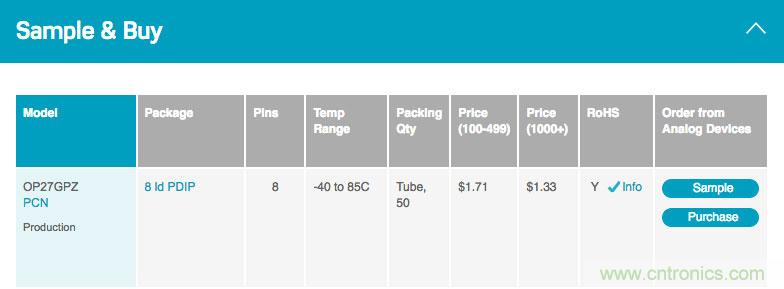

圖3. 可申請樣片的ADI公司產品頁麵。



請訪問上方鏈接，了解所有詳細信息——您需要注冊myAnalog帳戶才能申請樣片。另外，注冊帳戶時，請務必使用您的大學電子郵件地址——您無法使用Gmail或Yahoo Mail等免費電子郵件帳戶來申請樣片。



在線搜索和訂購器件



對於試驗板試驗，推薦采用DIP封裝（雙列直插式封裝）。如果您發現采用DIP封裝的試驗板可以購買，但不提供樣片
，該怎麼辦
？您可以選擇從Digi-Key、Mouser等供應商處購買該器件。我最喜歡的器件搜索引擎之一是Octopart——例如，在Octopart搜索采用DIP封裝的10kΩAD5206電位計：https://octopart.com/search?q=AD5206&specs.resistance.value=10000&start=0&specs.case_package.value=DIP

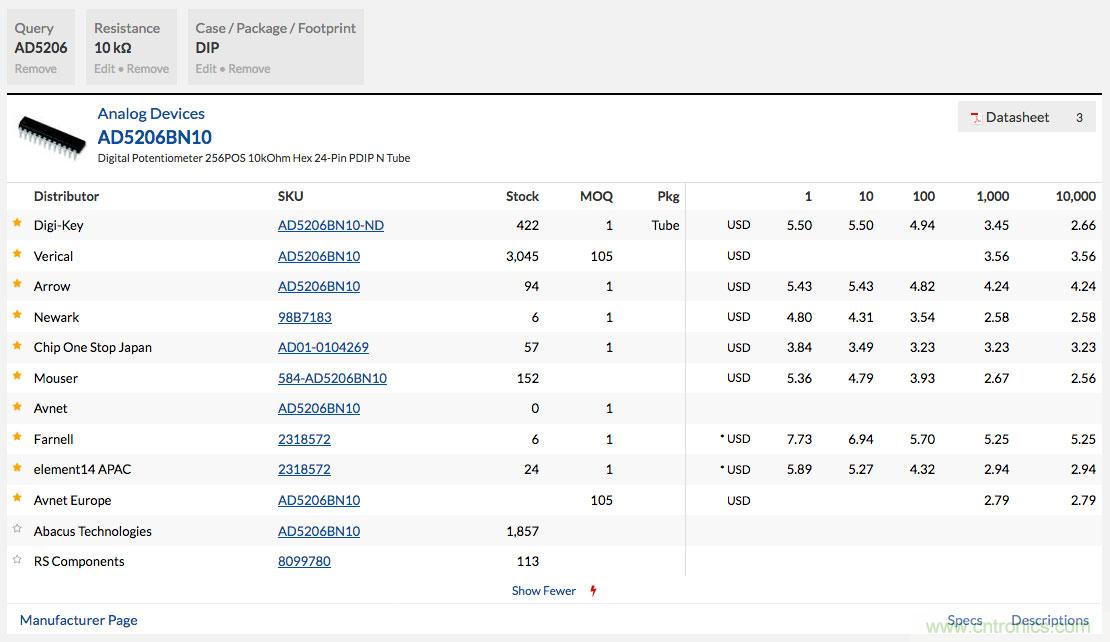

圖4. 常見的電子器件供應商網頁。以Octopart為例。



AD5206是一款數控電位器，適用於很多項目。但我無法從analog.com/cn獲取采用DIP封裝的免費樣片。可以根據成本從Octopart中列出的供應商中選擇一家購買。



無論是通過Octopart，還是直接在供應商網站上查看，請務必注意MOQ（最小可訂購數量）。通常情況下
，同一器件可以多種庫存單位銷售
，唯一的區別就是最小數量。



找不到適合我試驗板的DIP器件



不如在進行過試驗板試驗的電路中嚐試SOIC（或其他封裝）器件。例如，采用其他封裝（特別是SOIC和TSSOP）的AD5206可以提供免費樣片，如圖5所示。

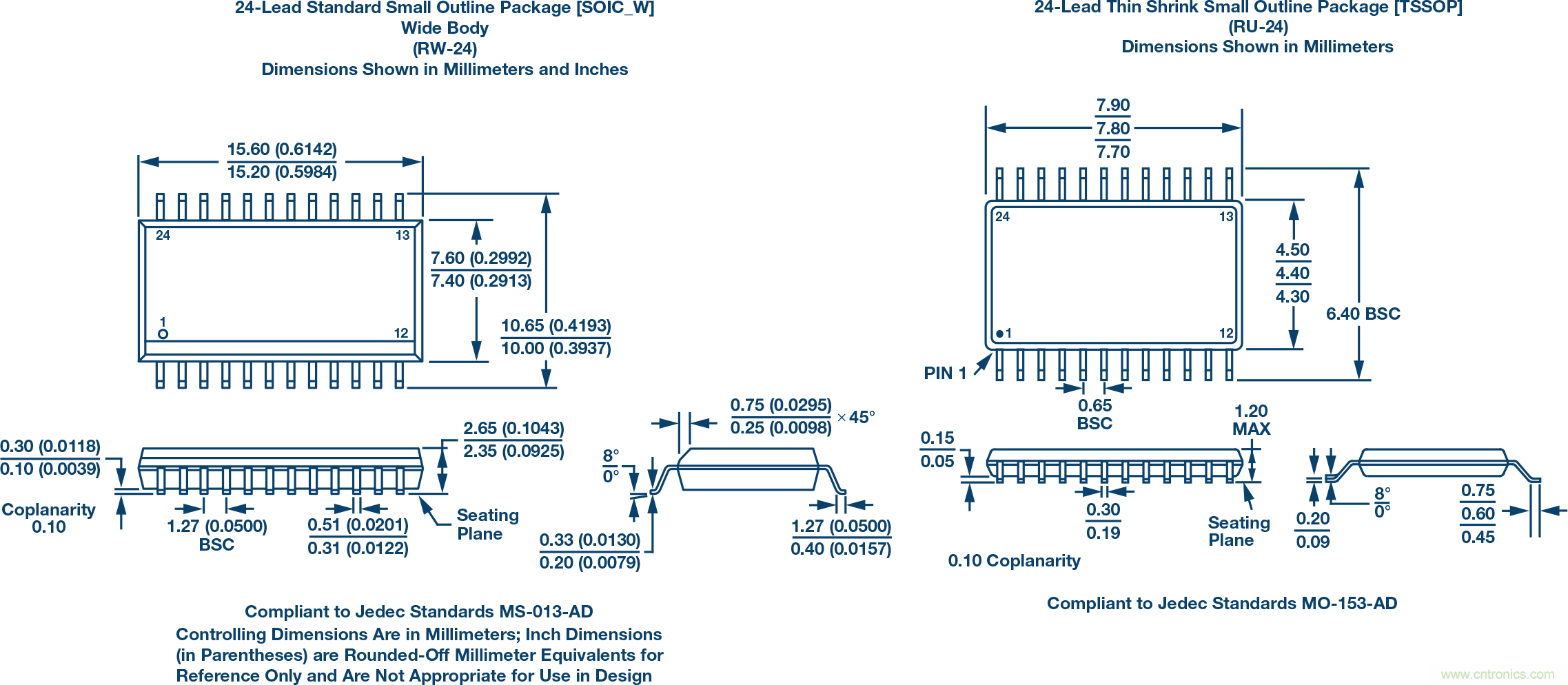

圖5. 適用於AD5206數字電位器的SOIC和TSSOP封裝選項。



對於使用不太支持試驗板的SOIC器件進行的試驗板試驗，SOIC轉DIP分線板非常適合——隻要您會焊接或找人教您即可。



我通常在sparkfun.com 和 adafruit.com上查看分線板和電路教程。這兩個網站都有SOIC轉DIP適配器——隻需在網站搜索欄中搜索"SOIC"即可。例如：



●    https://www.adafruit.com/products/1208

●    https://www.sparkfun.com/products/496



（另外
，在這種情況下

，Adafruit分線更加靈活易用——超長焊盤可以容納多種SOIC封裝
，並使焊接變得更容易一點。）



我不知道如何焊接



還是建議您前往Sparkfun和Adafruit網站。這兩個網站上提供非常詳細的書麵教程以及視頻。例如
，如果您要將SOIC焊接到SOIC轉DIP分線
，那麼您需要了解一些表麵貼裝技術，網址如下：



●    https://learn.adafruit.com/adafruit-guide-excellent-soldering/surface-mount?view=all

●    https://www.sparkfun.com/tutorials/category/2



如果您要構建具有通孔元件的器件，請訪問以下網址：



●    https://learn.sparkfun.com/tutorials/how-to-solder---through-hole-soldering

●    https://learn.adafruit.com/collins-lab-soldering/video?view=all



焊接需要時間去學習——實(shi)踐(jian)會(hui)讓(rang)您(nin)變(bian)得(de)更(geng)加(jia)擅(shan)長(chang)。如(ru)果(guo)有(you)合(he)適(shi)的(de)設(she)備(bei)

，焊(han)接(jie)就(jiu)會(hui)更(geng)加(jia)容(rong)易(yi)。全(quan)部(bu)購(gou)買(mai)可(ke)能(neng)非(fei)常(chang)昂(ang)貴(gui)，所(suo)以(yi)要(yao)盡(jin)力(li)為(wei)您(nin)可(ke)使(shi)用(yong)的(de)設(she)備(bei)找(zhao)到(dao)創(chuang)客(ke)空(kong)間(jian)或(huo)實(shi)驗(yan)室(shi)。老(lao)虎(hu)鉗(qian)、燈、放大鏡和夾取效果出色的鑷子等工具對您焊接項目的結果影響極大。盡量準備好優質焊鐵。前文提到的所有教程都有類似推薦建議。



如果這是您第一次閱讀學子專區，請在《模擬對話》檔案中查找以前的專欄。另外，如果您想收到《模擬對話》的電子郵件
，請務必在myAnalog帳戶設置的管理更新 > 我的快訊部分訂閱。

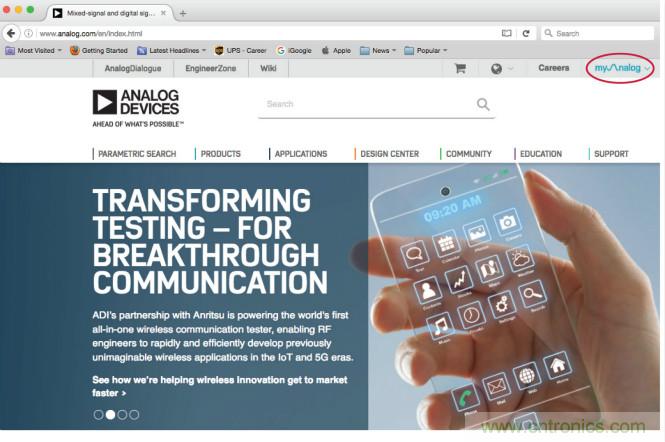

圖6. MyAnalog帳戶入門指南。



最後是電路測驗



繼續我們刺激思維過程的傳統
，本月的測驗如圖7所示。在EngineerZone®中文技術論壇的學子專區部分查看答案。

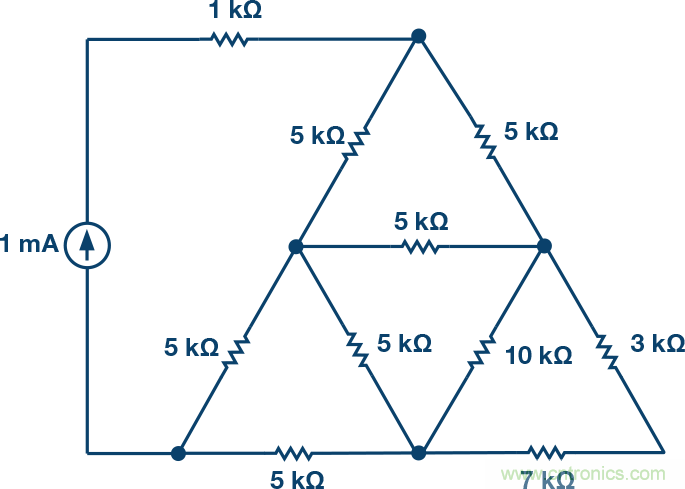

圖7. 測驗：確定1 mA電流源兩端的源電壓。
