可(ke)穿(chuan)戴(dai)設(she)備(bei)很(hen)小(xiao)，因(yin)此(ci)其(qi)組(zu)件(jian)必(bi)須(xu)也(ye)同(tong)樣(yang)小(xiao)巧(qiao)，包(bao)括(kuo)可(ke)充(chong)電(dian)電(dian)池(chi)。為(wei)了(le)讓(rang)這(zhe)些(xie)小(xiao)容(rong)量(liang)電(dian)池(chi)每(mei)充(chong)一(yi)次(ci)電(dian)都(dou)能(neng)運(yun)行(xing)盡(jin)可(ke)能(neng)長(chang)的(de)時(shi)間(jian)，電(dian)源(yuan)管(guan)理(li)芯(xin)片(pian)不(bu)僅(jin)需(xu)要(yao)具(ju)備(bei)盡(jin)可(ke)能(neng)小(xiao)的(de)外(wai)形(xing)
，還(hai)需(xu)優(you)化(hua)提(ti)高(gao)效(xiao)率(lv)。在(zai)單(dan)個(ge)包(bao)裝(zhuang)的(de)多(duo)軌(gui)配(pei)置(zhi)中(zhong)集(ji)成(cheng)多(duo)個(ge)電(dian)源(yuan)能(neng)夠(gou)發(fa)揮(hui)很(hen)大(da)的(de)作(zuo)用(yong)。



TI的小型TPS62770多軌直流/直流轉換器將低 靜態電流降壓和升壓輸出集成到一個設備中。降壓軌道即使在微安培負載範圍內也能利用極低的360-nA靜態電流產生高效率，為無線MCU和傳感器供電。升壓軌道則優化用於為顯示器供電，顯示器可以是被動矩陣OLED (PMOLED)也可以是帶背光的LCD屏幕。

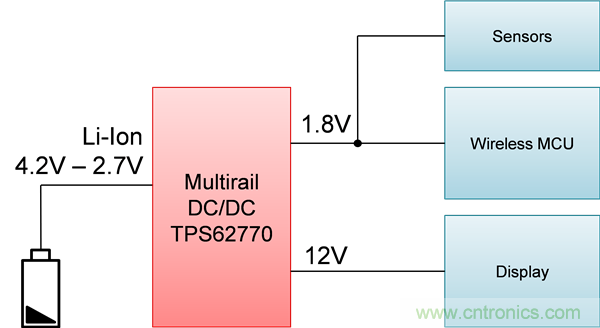

圖1：可穿戴係統的基本供電圖



顯示器設計的靈活性對滿足不同類型穿戴設備的需要很有幫助。一些情況下

，升壓轉換器可用作配備電流控製的LED驅動器。例如，TPS62770集成升壓轉換器為設計師調節大型顯示器的LED亮度提供了選項，就像智能手機中的亮度調節一樣。可以通過利用脈寬調製(PWM)信號感應信號的占空比
，並通過LED將占空比轉化為正向電流
，從而改變亮度。

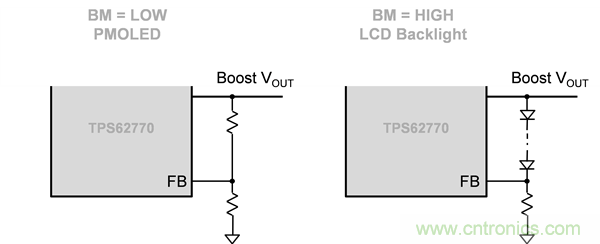

圖2：PMOLED或LCD背光的可選電路



這些功能的結合為健康可穿戴設備等以小電池供電的應用提供了更靈活的設計。TPS62770轉換器所具有的為PMOLED或LCD背光等多類顯示器供電的功能選項（見圖2）
，可能是您下一個可穿戴設備最適合的供電選擇。
