本文介紹利用並聯L // C而引起的諧振現象，並利用該現象我們對電子中的濾波器模塊進行設計。



帶阻濾波器



將並聯和串聯設計混合在一起的一種有趣的電路

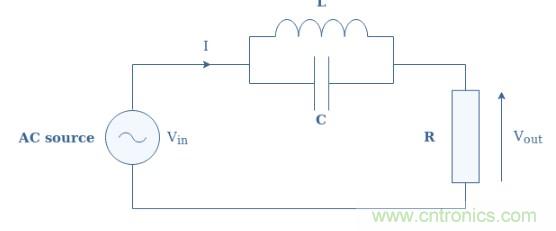

，是與輸出負載串聯的並聯LC濾波器電路，下麵我們將其稱為（L // C）-R電路。下麵的圖1給出了這種架構的表示：



圖1：（L // C）-R電路圖



如果我們將Z L // C稱為並聯LC結構的阻抗


，則可以寫成V in = V out + Z L // C ×I。知道I = V out / R並通過用V out分解表達式
，我們可以在幾步之後寫出（L // C）-R電路的傳遞函數：





eq 2：（L // C）-R傳遞函數



我們假設L = 3 mH，C = 5 nF
，R = 10kΩ和20kΩ，我們來分析該電路的傳遞函數
，

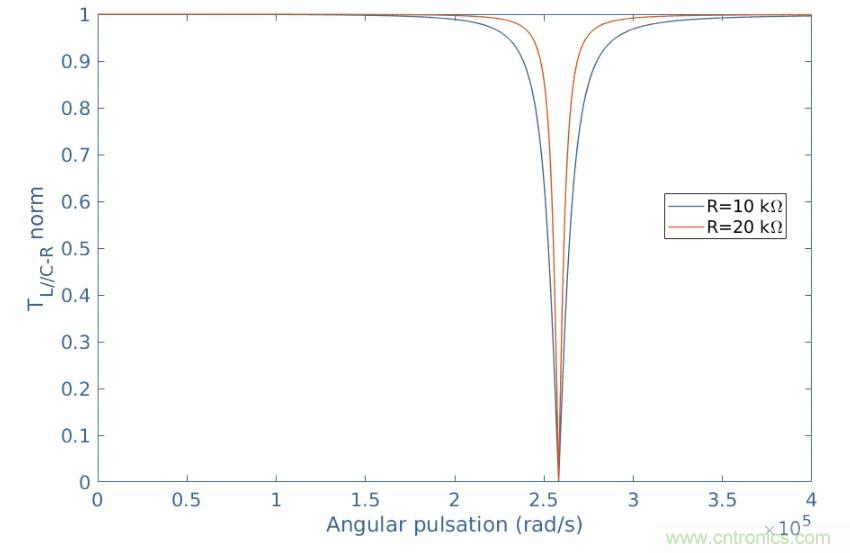

圖2：（L // C）-R傳遞函數的圖



圖2陳述了這樣的一個事實，即當電阻增加時，該帶阻濾波器的帶寬Δω變窄，這是因為Q 串聯 =（1 / R）√（ L / C）=ω 0 /Δω。



實際上，該定義對並聯電路無效，並聯結構的公式變為Q 並聯 = 1 / Q series =R√（C / L）
，這解釋了先前確定的圖1中的現象。



實際上，並聯RLC電路的特征參數是串聯RLC電路的倒數。



帶通濾波器



一(yi)個(ge)有(you)趣(qu)的(de)概(gai)念(nian)稱(cheng)為(wei)對(dui)偶(ou)性(xing)
，使(shi)我(wo)們(men)能(neng)夠(gou)從(cong)另(ling)一(yi)電(dian)路(lu)的(de)知(zhi)識(shi)中(zhong)直(zhi)接(jie)找(zhao)到(dao)新(xin)電(dian)路(lu)的(de)方(fang)式(shi)。基(ji)於(yu)這(zhe)樣(yang)的(de)事(shi)實(shi)推(tui)論(lun)
，可(ke)以(yi)將(jiang)應(ying)用(yong)於(yu)電(dian)流(liu)或(huo)電(dian)壓(ya)的(de)方(fang)程(cheng)式(shi)應(ying)用(yong)於(yu)特(te)定(ding)結(jie)構(gou)。



讓我們更清楚一點，再考慮一下上麵詳細介紹的帶阻濾波器示例。我們將這種配置稱為（L // C）-R
，因為L//C電路與電阻R串聯（-）。我們已經看到該電路充當該電壓的帶阻濾波器。



該電路的對偶電路是圖3中所示的（L // R）// R電路：

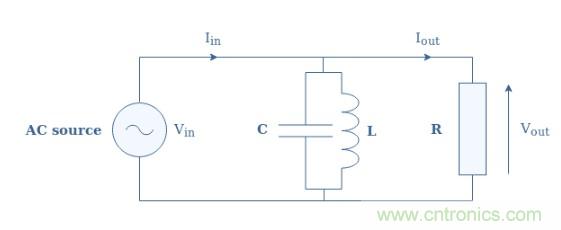

圖3：圖1的對偶結構



對偶性概念告訴我們
，該對偶電路是帶阻濾波器（即帶通濾波器）的對偶。為了驗證該假設，我們可以通過寫成I in = I out + Y L // C ×V out來開始，這與上一節中顯示的等式相同，但適用於電流

，如對偶性概念所述。ÿ L// C是L // C的導納和等於1 / Z L// C。



知道V out = R×I out並通過用I out分解表達式
，得出：





eq 3：（L // C）// R傳遞函數



我們可以看到，等式3與等式2非常相似
，但是虛數項是相反的，這決定了了帶通濾波器的行為。我們可以再次考慮相同的值L = 3 mH，C = 5 nF和R = 10kΩ和20kΩ，並繪製此傳遞函數，以得出本節的結論並確認帶通濾波器：

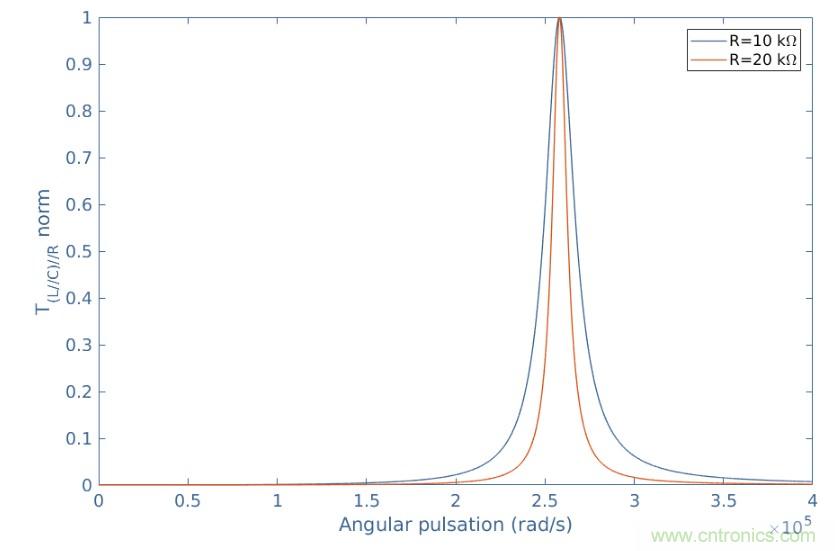

圖4：（L // C）// R傳遞函數圖



結論



並聯RLC電路的行為與串聯結構完全不同。這是由於L // C電路的能量相互交換的現象，稱為共振。



這種現象是由於互連的電感器和電容器之間發生了相互放電/電荷。這樣的電路的阻抗理論上趨於無窮大值在特定的脈動ω 0稱為共振脈動（對於f或共振頻率0）。在實際電路中
，此阻抗會由於內部電阻行為而達到峰值。
