增強模式NMOS晶體管用作電流鏡

發布時間：2020-12-02 來源：Antoniu Miclaus 和 Doug Mercer 責任編輯：wenwei

【導讀】理論上，N型N型金屬氧化物半導體(NMOS)電流鏡的工作原理與我們在2020年8月份學生專區文章中分析的雙極性結型晶體管(BJT)電流鏡相同。兩個具有相同柵源電壓(VGS)的相同晶體管將有相同的漏極電流ID。第二晶體管M2中的電流實際上是第一晶體管M1中電流的鏡像。

本實驗的目標是研究增強模式NMOS晶體管用作電流鏡的工作原理。

背景

理論上，N型N型金屬氧化物半導體(NMOS)電流鏡的工作原理與我們在2020年8月份學生專區文章中分析的雙極性結型晶體管(BJT)電流鏡相同。兩個具有相同柵源電壓(V_GS)的相同晶體管將有相同的漏極電流I_D。第二晶體管M2中的電流實際上是第一晶體管M1中電流的鏡像。記住MOS晶體管的漏極電流與柵源電壓具有如下關係：

其中，K = μ_nC_ox/2，λ可以認為是與工藝技術相關的常數。

根據定義，相同晶體管具有相同的W/L和工藝技術常數。在簡單電流鏡中，兩個晶體管具有相同的V_GS。因此，兩個晶體管將有相同的I_D。由於沒有電流流入，FET的柵極端子I_IN = I_OUT。

材料

● ADALM2000 主動學習模塊

● 無焊麵包板

● 跳線

● 兩個1 kΩ電阻（阻值盡可能接近或者測量到三位數字或更高精度）

● 兩個小信號NMOS晶體管（ZVN2110A或CD4007 NMOS陣列）

● 一個雙通道運算放大器，例如 ADTL082

● 兩個4.7 μF解耦電容

說明

一種測量電流鏡特性的好辦法如圖1所示。輸入電阻R1和輸出電阻R2現在都是1 kΩ。務必精確測量R1和R2的實際值，以確保電流鏡的輸入和輸出電流測量結果是精確的。I_IN等於W1處的W2輸出電壓除以R1的值。I_OUT等於示波器通道2測量的電壓除以R2的值。二極管連接的M1跨接在M2的柵極和源極端子上。

在電流鏡配置中，運算放大器作為電流鏡輸入節點的虛擬地，將來自W2的電壓階躍轉換為通過1 kΩ電阻的電流階躍。

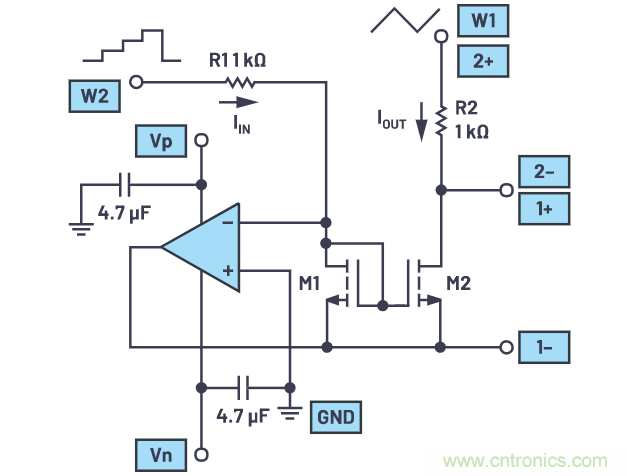

圖1.NMOS電流鏡測試電路。

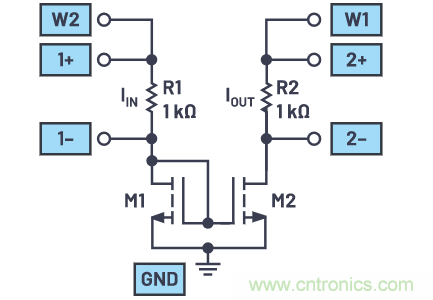

圖2.簡化測試配置。

硬件設置

加載適用於信號發生器的W2通道的 stairstep.csv 文件，將幅度設置為3 V p-p，偏置設置為1.5 V。輸出器件M2的VDS由示波器輸入1+和示波器輸入1-進行差分測量。電流鏡輸出電流由1 kΩ電阻R2兩端的示波器輸入2+和示波器輸入2-測量。漏極電壓使用來自AWG 1（輸出W1）、頻率為40 Hz的三角波形進行掃描。如果您要使用運算放大器設置，請確保該器件已正確連接至電源Vp (5 V)和Vn (–5 V)。

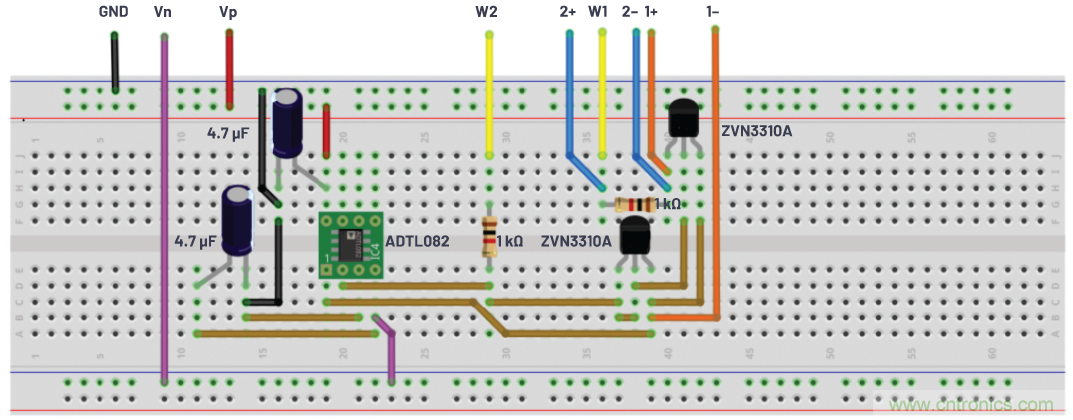

圖3.NMOS電流鏡測試電路麵包板連接。

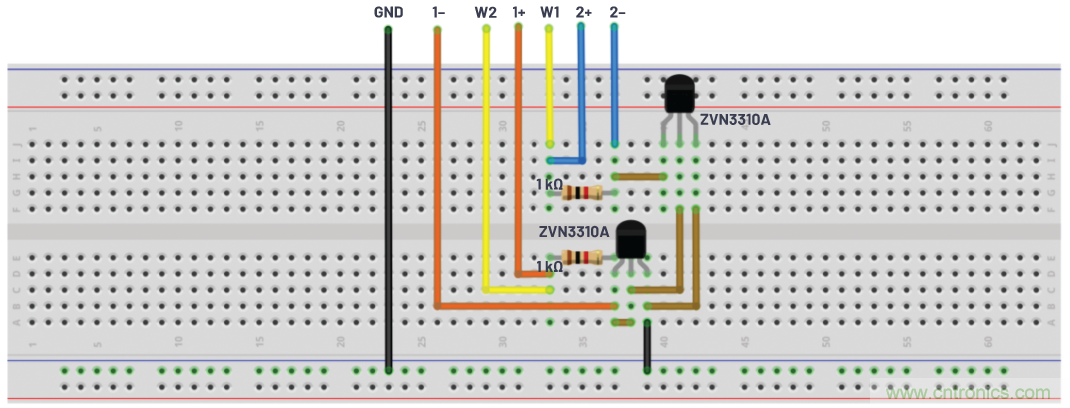

圖4.簡化測試配置麵包板連接。

步驟

配置示波器以捕獲多個周期的輸入信號和輸出信號。如果您要使用運算放大器配置，確保已開啟電源。

使用Scopy工具提供的示波器或通過LTspice^®仿真繪製這兩個波形。示例如圖5和圖6所示。

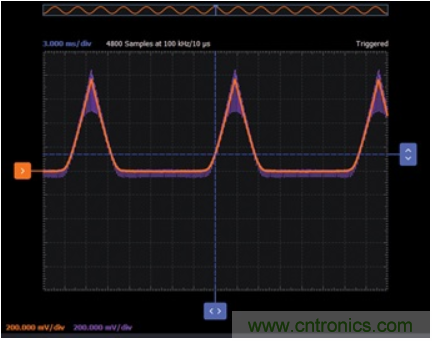

圖5.Scopy繪圖中的電流鏡波形，W2為10 kHz頻率。

現在，將W1的頻率更改為200 Hz，然後繪製兩個波形。對相同電路使用LTspice仿真的示例如圖6所示。

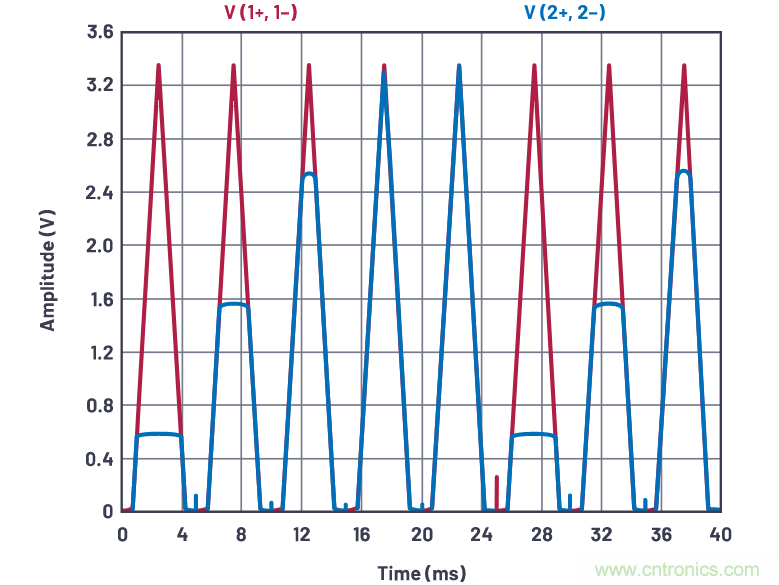

圖6.LTspice繪圖中的電流鏡波形，W1為200 Hz，W2為40 Hz。

在本實驗中，我們通過實驗和仿真分析了采用NMOS晶體管的電流鏡，展示了 ADALM2000 和Scopy應用程序在構建真實電路時的使用。
