很多初接觸電機的或者剛學習電機拖動知識的
，可能會覺得電機知識不好理解，甚至看到相關的課程就頭大，有著“學分殺手”的稱呼。下麵通過零散式分享
，可以讓新手快速了解交流異步電機原理。

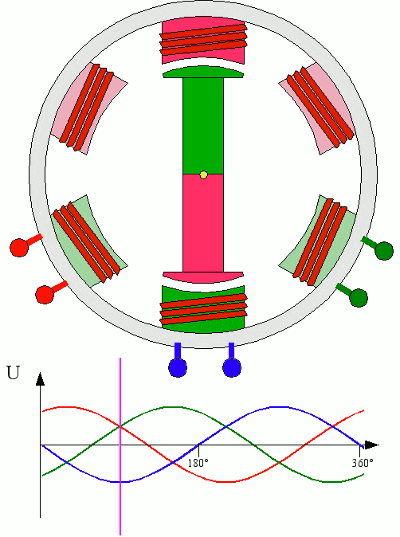

★電機的原理：電機的原理很簡單
，簡單的說就是利用電能在線圈上shang產chan生sheng旋xuan轉zhuan磁ci場chang，並bing推tui動dong轉zhuan子zi轉zhuan動dong的de裝zhuang置zhi。學xue過guo電dian磁ci感gan應ying定ding律lv的de都dou知zhi道dao，通tong電dian的de線xian圈quan在zai磁ci場chang中zhong會hui受shou力li轉zhuan動dong，電dian機ji的de基ji本ben原yuan理li就jiu是shi如ru此ci，這zhe是shi初chu中zhong物wu理li的de知zhi識shi。



★電機結構：拆開過電機的人都知道，電機主要是兩部分組成
，固定不動的定子部分以及轉動的轉子部分，具體如下：

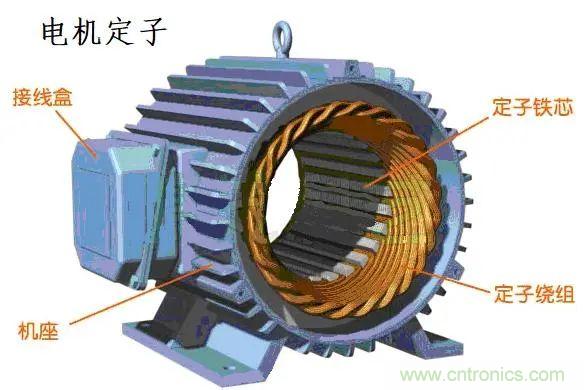

1、定子(靜止部分)



●   定子鐵心：電機磁路重要部分，並在其上放置定子繞組

；



●   定子繞組：就是線圈
，電動機的電路部分
，接電源
，用於產生旋轉磁場；



●   機座：固定定子鐵心及電機端蓋，並起防護
、散熱等作用
；



2

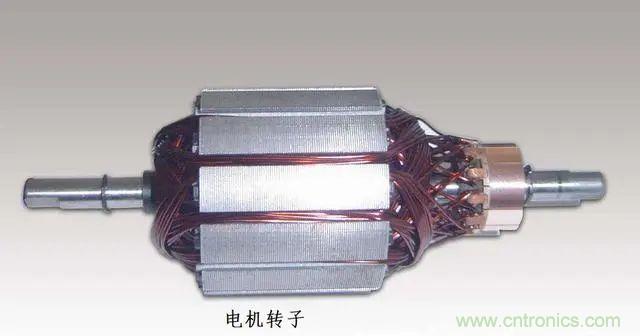

、轉子(旋轉部分)



●   轉子鐵心：電機磁路的重要部分

，在鐵心槽內放置轉子繞組
；



●   轉子繞組：切割定子旋轉磁場產生感應電動勢及電流，並形成電磁轉矩從而使電動機旋轉；





★電機的幾個計算公式：



1
、電磁相關的



1）電動機的感應電動勢公式：E=4.44*f*N*Φ，E為線圈電動勢、 f為頻率
、 S為環繞出的導體（比如鐵芯）橫截麵積
、 N為匝數
、Φ是磁通。



gongshishizenmetuidaolaide
，zhexieshiqingwomenjiubuquzuanyanle，womenzhuyaoshikankanzenmeliyongta。ganyingdiandongshishidianciganyingdebenzhi，youganyingdiandongshidedaotibihehou，jiuhuichanshengganyingdianliu。ganyingdianliuzaicichangzhongjiuhuishoudaoanpeili，chanshengciju，congertuidongxianquanzhuandong。



從上麵公式知道，電動勢大小與電源頻率
、線圈匝數及磁通量成正比。

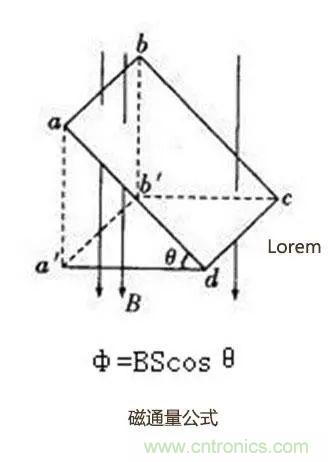

磁通量計算公式Φ=B*S*COSθ，當麵積為S的平麵與磁場方向垂直的時候
，角θ為0
，COSθ就等於1
，公式就變成Φ=B*S。





將上麵兩個公式結合一下，就可以得到電機磁通強度計算公式為：B=E/（4.44*f*N*S）。



2）另外一個是安培力公式，我們要知道線圈受到的力是多少
，就需要這個公式F=I*L*B*sinα
，其中I為電流強度，L為導體長度，B為磁場強度，α是電流方向與磁場方向間的夾角。當導線垂直於磁場時候，公式就變成F=I*L*B了（如果是N匝線圈的話，磁通B就是N匝線圈的總磁通
，而不需要再乘N了）。



知道了受力，就知道轉矩
，轉矩等於扭力乘以作用半徑，T=r*F=r*I*B*L（向量乘積）。通過功率=力*速度（P=F*V）以及線速度V=2πR*每秒轉速(n秒)兩個公式 ，可以與功率建立上關係
，得到下麵序號3的公式。不過要注意，這時候使用實際輸出扭矩，所以計算出的功率是輸出功率。



2
、交流異步電機的轉速計算公式：n=60f/P

，這個很簡單

，轉速與電源頻率成正比，與電機極對子（記住是一對）數成反比
，直接套用公式就好。不過這個公式實際計算出是同步轉速（旋轉磁場速度），異步電機實際轉速會略低於同步轉速，所以我們往往會看到4極電機一般是1400多轉，達不到1500轉。



3、電機轉矩
、功率計轉速的關係：T=9550P/n（P是電機功率、n是電機轉速）
，可以從上麵序號1內容中推導出來，不過我們沒必要學會推導
，記住這個計算公式就可以。不過再次提醒

，公式中功率P不是輸入功率，而是輸出功率，由於電機有損耗

，輸入功率不等於輸出功率。但是書本上往往理想化，將輸入功率等於輸出功率了。





4

、電機功率（輸入功率）：



1）單相電機功率計算公式：P=U*I*cosφ，如果功率因數為0.8，電壓為220V
，電流為2A，那麼功率P=0.22×2×0.8=0.352KW。



2）三相電機功率計算公式：P=1.732*U*I*cosφ（cosφ為功率因素、U為負載線電壓、I為負載線電流）。不過這類的U和I與電機的接法有關，星形接法的時候，由於三個相隔120°電壓的線圈公共端連接一起
，形成一個0點，所以加載在負載線圈的電壓實際是相電壓；而三角形接法時，每個線圈兩端各連一根電源線，所以加載負載線圈上的電壓就是線電壓。如果使用的是我們常用的3相380V電壓，星形接法時候線圈是220V
，而三角形則是380V，P=U*I=U^2/R，所以三角形接法時功率是星形接法的3倍，這也就是為什麼大功率電機采用星三角降壓啟動的原因。



掌握了上麵的公式，理解透徹，電機的原理就不會在困惑了，也不會在怕學習電機拖動這種高掛科的課程。



★電機的其他部件





1）風扇：一般安裝在電機尾部，用於給電機散熱
；



2）接線盒：用於接入電源，如交流三相異步電機，還可以根據需要接星形或者三角形；



3）軸承：連接電機旋轉和不動部分
；



4、端蓋：電機外麵的前後蓋子，起支撐作用。
