經典升壓PFC



實現功率因數校正功能的最簡單拓撲是使用簡單的boost轉換器拓撲，如圖1所示。這種拓撲結構也被稱為經典PFC或經典boost PFC。電路由高頻開關和二極管、電dian感gan和he交jiao流liu輸shu入ru側ce的de二er極ji管guan橋qiao式shi整zheng流liu器qi組zu成cheng。在zai直zhi流liu輸shu出chu端duan，通tong常chang使shi用yong緩huan衝chong帽mao來lai穩wen定ding輸shu出chu電dian壓ya。實shi現xian高gao功gong率lv因yin數shu的de最zui常chang見jian的de工gong作zuo模mo式shi是shi連lian續xu導dao通tong模mo式shi（CCM）
，它是通過開關和二極管之間的電流源換流來實現的。這種拓撲提供了從交流輸入到直流輸出的單向功率流。

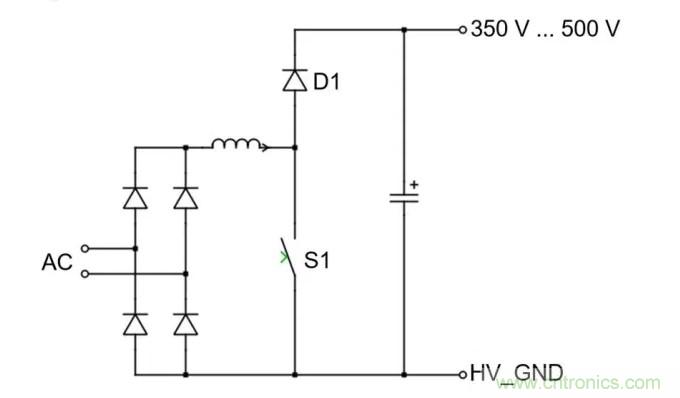

圖1:boost PFC的工作原理（為了更好地理解原理操作，建議在S1上加一個二極管，但省略了）



由於難換相

，要求半導體能夠承受連續換流。因此，一個合理的選擇是使用合格的CoolSiC™ 肖特基二極管650 V Gen5器件
，用於位置“D1”
，而各種開關適合作為功率因數校正級的電源開關。例如，英飛淩的TRENCHSTOP™ AUTO 5 IGBT提供高速開關功能

，擊穿電壓為650 V。這些igbt可作為單個igbt或帶有集成反並聯Si或SiC二極管的igbt。如果選擇的器件是單個IGBT
，我們建議在集電極和發射極節點之間使用一個小的反並聯PN二極管

，以避免IGBT上出現負電壓尖峰。當目標是在簡單的PFC拓撲中實現最高效率時，我們建議使用MOSFET而不是IGBT。最新的汽車CoolMOS™ 一代，CoolMOS™ CFD7A
，完美地配合了SiC二極管作為對應物的拓撲結構。這種MOSFET的優點是在溝道中具有電阻行為，不受尾流的影響，並且比IGBT具有更低的開關損耗。所有這些優點轉化為更低的功率損耗，因此，更高的轉換效率。



在這種拓撲結構中也可以使用寬帶隙晶體管；但是
，這不會帶來顯著的好處
，因為SiC和GaN晶體管由於拓撲的自然性能而不能被充分利用。

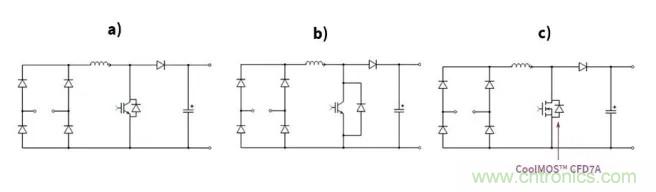

圖2：單相車載充電器功率因數校正級示例：a）集成SiC二極管的IGBT
，b）帶外部保護二極管的單個IGBT，c）CoolMOS™ CFD7A（帶本征體二極管）



圖騰柱PFC



雙向車載充電器的常見拓撲結構是所謂的圖騰極PFC（圖3）。zaicishezhizhong
，suoyouerjiguandoubeiyouyuangonglvkaiguanqudai

，yishixianshuangxianggonglvliunengli。shiyongyouyuankaiguandaitierjiguandelingyigeyoudianshixiaolvtigao。jinguanruci，zhezhongxiugaiyezengjialefuzaxing，yinweibixuzaidianluzhongkongzhigengduodekaiguan。

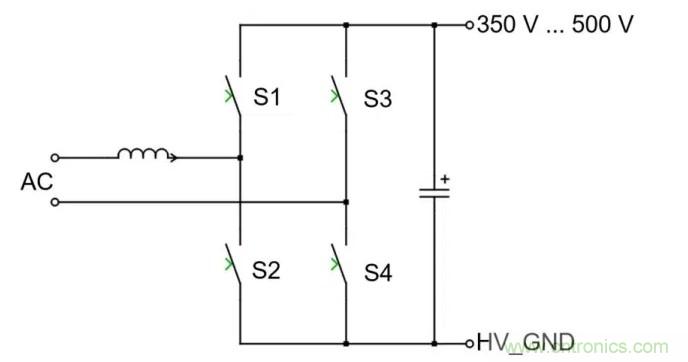

圖3：圖騰極PFC拓撲



圖騰極PFC由快速切換段（“S1”和“S2”）和慢速切換段（“S3”和“S4”）組成。“S1”和“S2”要求半導體能夠承受高頻下兩個有源開關之間負載電流的硬換相。因此，“S1”和“S2”的最佳選擇是使用TRENCHSTOP™ H5 IGBT或CoolSiC™ MOSFETs。慢開關段（“S3”和“S4”）中的開關實現相位校正功能。因此，在交流輸入的過零點（零電壓開關）期間

，它們會隨著交流頻率接通和斷開。

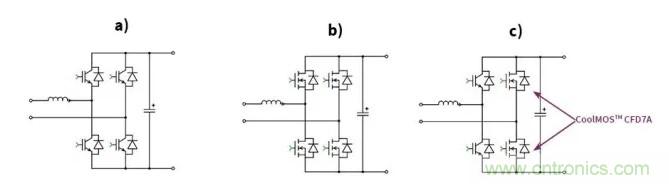

圖4:a）IGBT，b）SiC MOSFET
，c）IGBT和CoolMOS的圖騰極PFC™ CFD7A（相位整流器）



實現圖騰極PFC的一種常見方法是在位置“S1”、“S2”、“S3”和“S4”使用IGBT開關。英飛淩的高速TRENCHSTOP™  IGBT是車載充電器係統的最佳IGBT選擇。CoolMOS™ CFD7A建議用於慢開關半橋（“S3”和“S4”），以進一步提高效率。由於交流頻率下的軟開關特性
，將超級連接mosfet設計成相位整流橋是可能的。用四個CoolSiC實現硬開關圖騰極PFC是可能的，因為CoolMOS™ MOSFET具有超低的反向恢複電荷。CoolSiC ™ mosfet的另一個優勢是擊穿電壓為1200v
，支持更高的直流鏈電壓（高於650v）。



移相全橋



一種常用的DC-DC拓撲是所謂的移相全橋（圖5）
，由DC-DC變換器初級側的全橋
、諧振電感器、隔離變壓器和次級側的整流組成。基於這種拓撲結構的最先進的車載充電器使用基於矽或碳化矽的mosfet。由於緊湊型DC-DC變換器對開關頻率的要求很高，IGBT不適合這種拓撲結構。

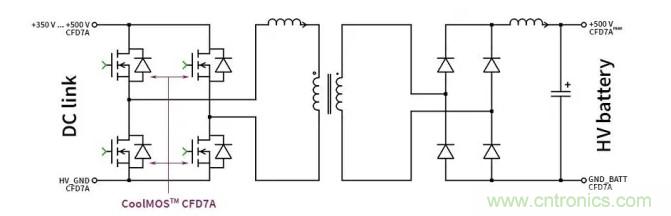

圖5：相移全橋拓撲結構，包括二次側的二極管



這種拓撲的一個顯著優點是效率高，因為它可以在較寬的負載範圍內進行軟交換。這意味著，儲存在mosfet寄生電容中的能量可以重新循環，降低功率損耗，減少散熱，提高轉換效率。一次側的附加電感器（Lr）確保了mosfet的軟開關。然而，由於這種拓撲結構的固有特性，不能在整個輸出範圍內實現所有mosfet的全ZVS。通常，不同mosfet的硬開關發生在輕負載條件下（當諧振能量不足以維持ZVS時）。這種硬開關現象也是英飛淩推薦具有快速二極管特性的矽mosfet（如CoolMOS™ CFD7A）的原因或像CoolSiC™ MOSFET這樣的寬禁帶係列用於汽車應用，確保長期可靠運行。



這種拓撲的另一個優點是與LLC變換器相比
，控製工作量相對較低。功率流的調節是通過控製兩個半橋腿之間的相移來實現的，而不需要修改頻率或占空比。此外，PSFB拓撲能夠獲得比LLC變換器更大的轉換比。



二次側的任務是對一次側傳輸的能量進行校正。有幾種方法可以實現這一點。一種方法是使用全橋整流（如圖5所示）或中心抽頭變壓器。對於這兩種變體，二極管或有源mosfet是最常見的選擇。



雙向移相全橋拓撲

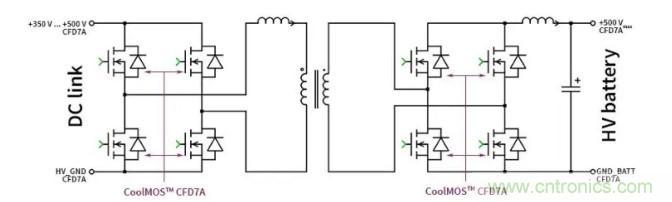

圖6：雙向使用的移相全橋拓撲



如果DC-DC的二次側采用有源開關，並且采用適當的控製策略
，則移相全橋拓撲也可以用於雙向車載充電器。圖6說明了雙向PSFB的概念。如圖所示，不需要進一步修改硬件組件來支持雙向功率流。



LLC拓撲



LLC拓撲是達到最高轉換效率的理想選擇。與PSFB相比，LLC拓撲允許實現更高的效率，從而在運行期間降低損耗，並實現更高的功率密度轉換器。車載充電器中使用的大多數LLC轉換器都是全橋LLC轉換器。一次側的全橋配置有助於減少通過功率開關的電流
，因為變壓器的一次側繞組驅動的電壓是半橋LLC轉換器的兩倍。由於電壓加倍，在給定的變壓器尺寸下，可以傳輸雙倍的功率。盡管如此，這一原則適用於所有半橋/全橋變換器，而不是LLC變換器的獨特性，但由於將半橋LLC變換器用於低功率應用更為常見
，因此我們在這裏重點討論這一點。



設計良好的LLC拓撲結構的另一個優點是可以在滿負荷範圍內實現零電壓開關。然而，mosfet的硬開關很容易在啟動時發生，並且僅在某些關鍵條件下（即“電容模式”操作）。



除了優點之外，LLC拓撲還有一個缺點：功(gong)率(lv)流(liu)是(shi)通(tong)過(guo)可(ke)變(bian)頻(pin)率(lv)而(er)不(bu)是(shi)通(tong)過(guo)脈(mai)寬(kuan)調(tiao)製(zhi)控(kong)製(zhi)信(xin)號(hao)的(de)可(ke)變(bian)占(zhan)空(kong)比(bi)來(lai)控(kong)製(zhi)的(de)。由(you)於(yu)所(suo)需(xu)的(de)頻(pin)率(lv)範(fan)圍(wei)，電(dian)磁(ci)幹(gan)擾(rao)濾(lv)波(bo)器(qi)的(de)設(she)計(ji)可(ke)能(neng)變(bian)得(de)更(geng)具(ju)挑(tiao)戰(zhan)性(xing)。此(ci)外(wai)

，由(you)於(yu)很(hen)難(nan)規(gui)定(ding)均(jun)流(liu)，LLC變換器並聯級的同步變得更加複雜。圖7顯示了車載充電器中使用的典型全橋LLC轉換器
，其中轉換器的二次側也設計為全橋。

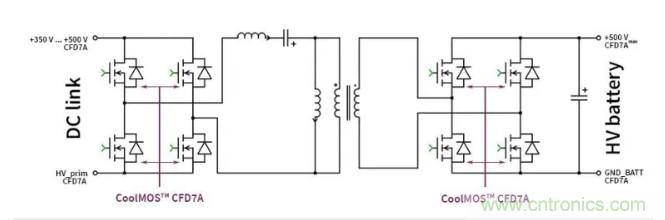

圖7：單向運行的全橋LLC變換器（二次側帶有源同步整流）



結論



電dian動dong汽qi車che的de吸xi引yin力li取qu決jue於yu電dian池chi。半ban導dao體ti技ji術shu的de進jin步bu需xu要yao實shi現xian更geng高gao的de效xiao率lv和he最zui高gao的de性xing能neng
，使shi電dian動dong汽qi車che成cheng為wei傳chuan統tong交jiao通tong工gong具ju的de便bian捷jie和he環huan保bao的de替ti代dai品pin。為wei了le滿man足zu現xian代dai非fei車che載zai充chong電dian器qi設she計ji的de要yao求qiu，各ge種zhong拓tuo撲pu結jie構gou和he技ji術shu在zai今jin天tian是shi可ke用yong的de。所suo以yi

，我wo們men的de任ren務wu是shi使shi它ta們men完wan美mei匹pi配pei。
