• 由於不同節點的地電位不同而引起接地環路電流

• 電機、電感轉換負載和其他高噪聲電氣設備造成感應接地噪聲

• 有害電湧



如ru果guo無wu法fa保bao證zheng係xi統tong中zhong不bu同tong節jie點dian的de地di電dian位wei不bu會hui超chao出chu收shou發fa器qi的de共gong模mo範fan圍wei，則ze電dian流liu隔ge離li不bu失shi為wei一yi種zhong理li想xiang的de解jie決jue方fang案an。電dian流liu隔ge離li不bu阻zu止zhi信xin息xi流liu，但dan阻zu止zhi電dian流liu流liu動dong。



傳統RS-485網絡使用光耦合器進行信號隔離，使用DC-DC轉換器進行電源隔離（見圖1）。

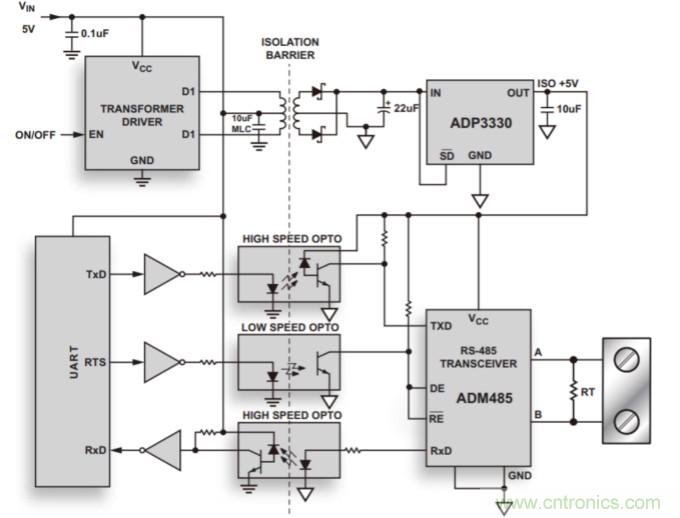

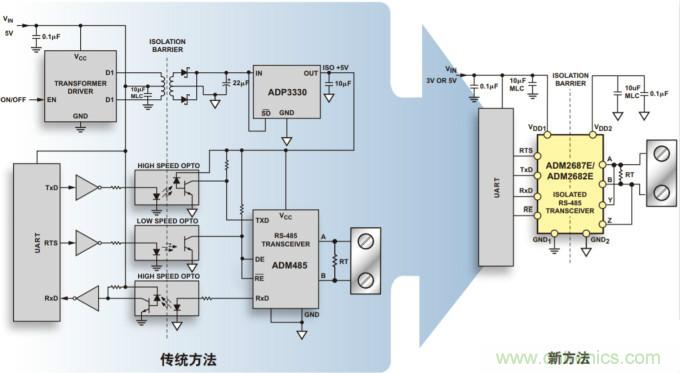

圖1.傳統隔離式RS-485節點



通過使用ADI iCoupler®數字隔離芯片級變壓器技術和isoPower® DC-DC轉換器技術，光耦合器中采用的LED和二極管可實現多項改進。



• 高性能：數據速率和時序精度提高2到4倍

• 高集成度：晶圓級製造使得尺寸更小、成本更低

     ○ 通過在同一封裝中結合Tx和Rx通道實現雙向通信

     ○ 集成隔離式DC-DC轉換器

• 功耗：降低7至10倍

• 易於使用：標準CMOS接口無電流傳輸比困擾

• 可靠性：CMOS電平可靠性可消除LED的長期信號衰減



ADM2682E信號和電源隔離RS-485收發器集成ADI公司的iCoupler®技術
，將一個3通道隔離器、一個三態差分線路驅動器，一個差分輸入接收器和ADI公司的isoPower DC-DC轉換器集成於單封裝中。它們采用5V或者3.3V單電源供電，實現完全集成的信號和電源隔離RS-485解決方案（見圖2）。



圖2.ADM2682E信號和電源隔離RS-485收發器
