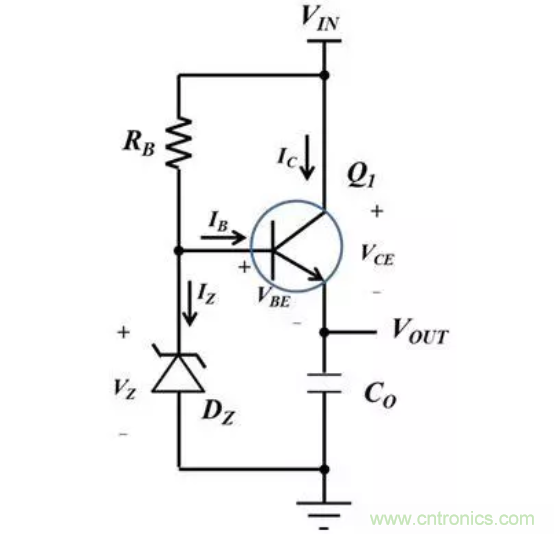

圖1：簡單的串聯穩壓器



有兩個與圖1suoshidianluxiangguandeshejitiaozhan。diyigetiaozhanshiyaotiaojieshuchudianya，diergetiaozhanshiyaozaiduanlushijianzhonganranwuyang。zaizhepianwenzhangzhong，bizhejiangtaolunruheyongfenlizujianshejiwenjiandexianxingwenyaqi。



下麵是一個用來給微控製器供電的示例：



輸入範圍：8.4V至12.6V。



輸出範圍：1.71V至3.7V。



最大負載電流：Io_max = 20mA。



雙極型NPN晶體管的選擇



NPN雙極型晶體管Q1是最重要的組件。筆者首先選擇了這種器件。該晶體管應符合下列要求：



集電極至發射極和基極至發射極的擊穿電壓應超過最高輸入電壓Vin_max。



集電極最大允許電流應超過最大負載電流Io_max。



chulezheliangxiangjibenyaoqiuzhiwai，shiyongjuyoubeixuanfengzhuangdezujianyeshiyigehaozhuyi。dangshejidaogonghaoshi，yongyouzhezhonglinghuoxingjianghuijianhuayihoudeshejiguocheng。bizheweizhezhongyingyongxuanzelejuyoubeixuanfengzhuanghebutongedinggonglvdeNPN晶體管。



下麵是筆者所用NPN晶體管的關鍵特性。



當IC = 50mA時：



直流(DC)電流增益hFE = 60;



集電極-發射極最高飽和電壓VCEsat = 300mV;



基極-發射極最高飽和電壓VBEsat = 950mV。



齊納二極管Dz的選擇



輸出電壓等於反向齊納電壓VZ減去該晶體管基極至發射極電壓VBE。因此，最低反向齊納電壓應符合下述要求(方程式1)：



   (1)



對於這種應用，筆者選用的一個測試條件是IZT = 1mA

，並選擇了一個具有以下特性的齊納二極管：



當Vo_min = 1.71V且VBE_max= 0.95V時，Vz_min應大於2.65V。



當反向電流IZT = 1mA時，最低反向電壓VZ_min = 2.7V。



當反向電流IZT = 5mA時
，最高反向電壓VZ_max = 3.8V。



基極上拉電阻器RB



電阻器RB可為齊納二極管和晶體管基極提供電流。在運行條件下

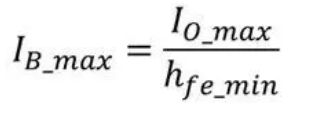

，它應提供足夠的電流。齊納二極管反向電流IZ應大於1mA，正如筆者在“齊納二極管Dz的選擇”部分所討論的。方程式2可估算出運行所需的最大基極電流：



   (2)



其中Hfe_min = 60。因此
，IB_max ≈ 0.333mA。

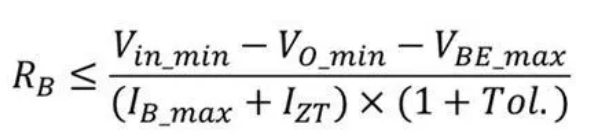

方程式3可計算出RB的值。筆者使用了一個具有1%容差的電阻器。



   (3)



故此
，RB應小於4.26kΩ。筆者使用了一個具有4.22kΩ標準值的電阻器。



添加一個用於輸出調節的虛擬負載電阻器



當負載電流為零時，輸出電壓達到最大值。當1mA ≤ IZT ≤ 5mA時，VZ最大值為3.8。VBE(on)應大於0.1V
，這樣該穩壓器的輸出就能符合要求。此外
，筆者還添加了一個虛擬負載電阻器

，以便在無負載條件下汲取集電極電流。

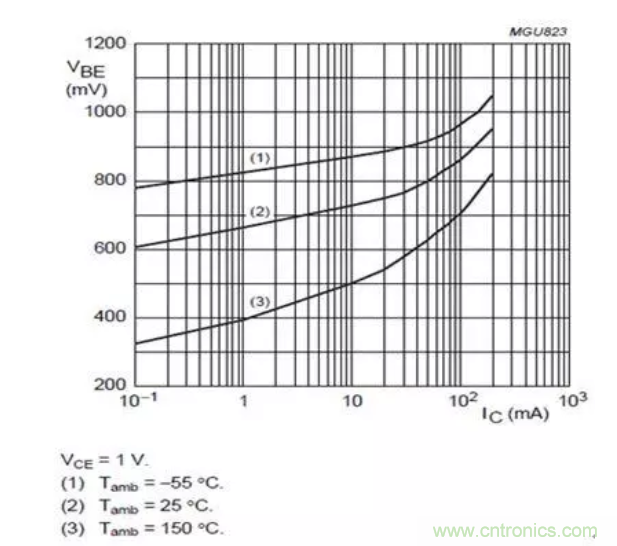

圖2顯示，VBE(on)可作為集電極電流IC的函數。當IC = 0.1mA時，VBE(on) 大於0.3V。



圖2：基極-發射極導通電壓與集電極電流



方程式4可計算出該虛擬電阻：



   (4)

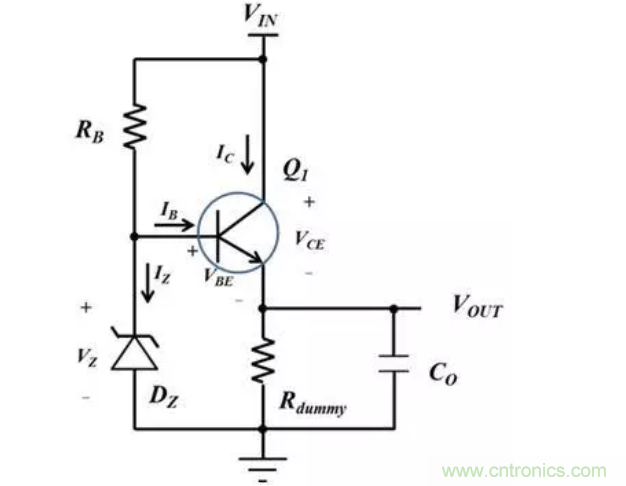

筆者將一個36kΩ的電阻器添加到了該電路，如圖3所示。





圖3：具有虛擬負載電阻器的串聯穩壓器



為短路事件進行的電流限製

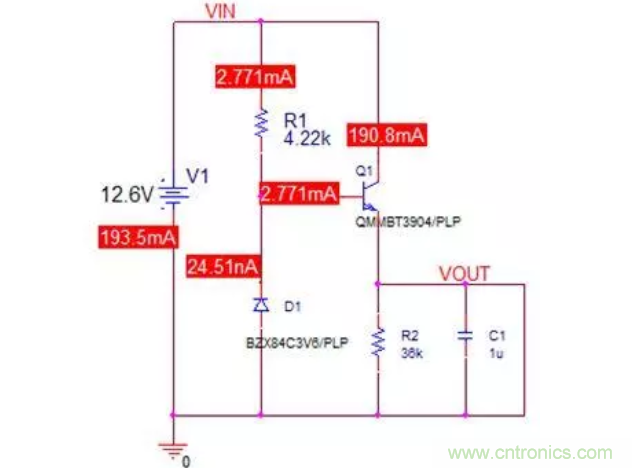

圖3所示電路的輸出對地短路將產生較大的集電極電流。一項PSPICE仿真結果表明，集電極電流可高達190mA，見圖4。



圖4：短路仿真結果



晶體管Q1的功耗是2.4W。沒有能應對該功耗的封裝。



為了限製短路電流

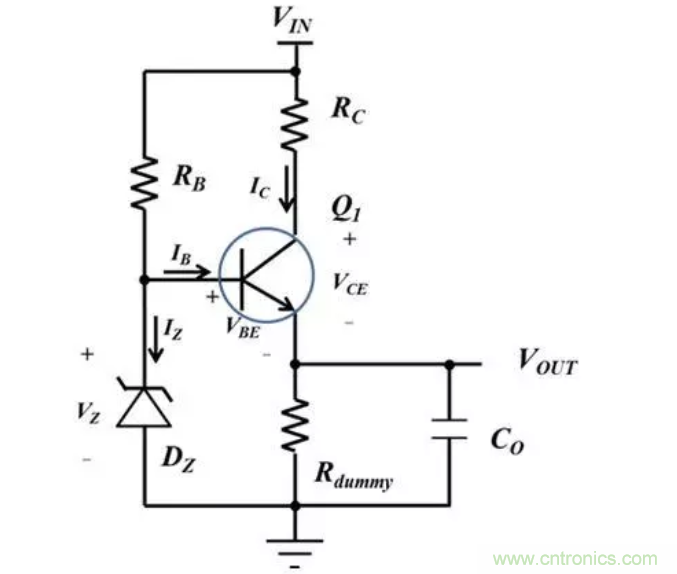

，筆者添加了一個電阻器RC(從VIN到晶體管Q1的集電極)，如圖5所示。



圖5：具有限流電阻器的串聯穩壓器

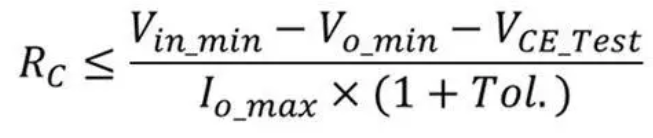

電阻器RC將會滿足輸出調節要求，並能在短路事件中耗散功率。筆者可計算出RC的值：



   (5)

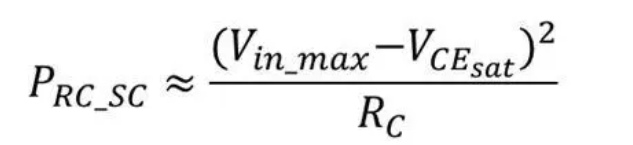

VCE_Test是圖1中所用的集電極-發射極電壓。筆者為RC選擇了一個5%容差的電阻器。采用方程式5，RC應小於271Ω。使用這個估計值，在短路事件中方程式6可計算出最壞情況下的RC功耗：



   (6)



該功耗約為0.56W。筆者選擇了一個1W、270Ω的功率電阻器。對於RC短路功耗更高的應用
，您可把多個電阻器串聯以分擔功耗。



組件應力分析



就電阻器RC而言，在具有最大輸入的短路事件中會發生最壞情況下的功耗。采用方程式6
，可計算出最大功耗為0.59W。



就晶體管Q1而言，因為有限流電阻器RC
，所以在短路事件中不會發生最壞情況下的功耗。在正常運行期間Q1的功耗是集電極電流的函數，如方程式7所示：



   (7)



當滿足下列條件時，會發生最壞的情況：



VIN = VIN_max



VO = VO_min



IC = (VIN_max – VO_min)/(2×RC)



因此
，Q1的最大功耗為(VIN_max – VO_min)2/(4×RC)。在本示例中
，它是110mW。筆者選擇了一種額定功率為350mW
、采用SOT23封裝的小外形晶體管。



至於RB的最大功耗，在具有最大輸入的短路事件中會發生最壞的情況。跨RB的電壓等於輸入電壓減去VBE(sat)。最大功耗估計為38mW。
