這可增加 4 倍的電量 (P = V • I)，用於催化式排氣淨化器等重負荷。48V 係統可為混合動力發動機供電，在節省燃油的同時
，更快
、更平穩的加速
，以提高車輛性能。額外的電源不僅可為轉向、刹車以及懸架係統提供支持
，而且還可增加新的安全、娛樂及舒適特性。



引入 48 伏輕度混合動力係統
，一旦完成設計，會有很大的優勢。克服對長期存在的 12 伏供電網絡 (PDN) 進jin行xing改gai造zao的de猶you豫yu可ke能neng是shi最zui大da的de挑tiao戰zhan。改gai變bian供gong電dian通tong常chang需xu要yao必bi須xu進jin行xing大da量liang測ce試shi的de新xin技ji術shu，而er且qie可ke能neng還hai需xu要yao能neng夠gou按an汽qi車che產chan業ye的de高gao安an全quan性xing及ji高gao質zhi量liang標biao準zhun供gong電dian的de全quan新xin供gong應ying商shang。



但數據中心行業在轉向 48V PDN 的過程中發現，這樣做的優勢遠遠超過了轉換成本。對於汽車產業來說，48V 輕度混合動力係統帶來了快速推出排放更低、行駛裏程更遠、油耗更低的全新車輛的途徑。此外，它還可為提高性能特性並減少二氧化碳排放提供令人振奮的全新設計選項。



如何最大化 48V 供電網絡



增加 48V 電池，為更重的動力總成及底盤係統負載供電
，可為工程師提供各種選項。現在有一個增加係統的選擇，可以直接處理 48V 輸入，也可以保留泵
、風扇和電機等原有 12V 機電負載
，無需通過穩壓 DC-DC 轉換器將 48V 轉換成 12V。為了管理變革與風險，現有輕度混合動力供電係統逐漸增加 48V 負載的同時，仍使用大型集中式數千瓦 48V 至 12V 轉換器
，將整個汽車的 12V 電源提供給 12V 負載。然而，這種集中式架構不僅沒有完全利用 48V PDN 的優勢，而且也沒有利用現在可用的高級轉換器拓撲、控製係統與封裝的優勢。

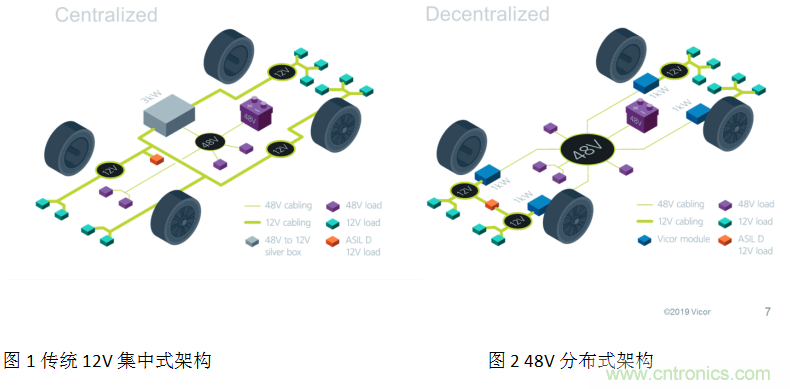

這些集中式 DC-DC 轉換器（圖 1）絕大多數都很笨重，因為它們使用較早的低頻率開關 PWM 拓撲。此外

，它們也會為大量關鍵動力總成係統帶來單點故障。



另外一種需要考慮的架構是使用模塊化電源組件進行分布式供電（圖 2）。該供電架構使用更小、更低功耗的 48 至 12V 轉換器
，在整個接近 12V 負載的車輛中配電。簡單的功率方程式 P = V • I 和 PLOSS = I2R 就可以說明為什麼 48V 配電比 12V 更高效。



對於給定功率級而言
，與 12V 係統相比，48V 係統電流低四倍、功耗低 16 倍。在 1/4 的電流下
，電纜和連接器可能會更小
、更輕，而且成本也會更低。此外

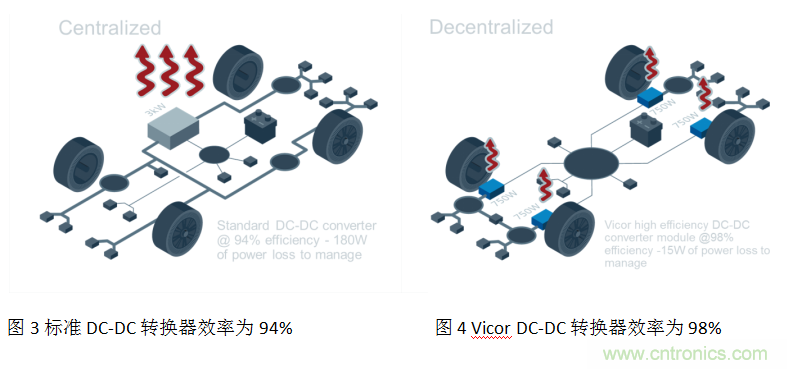

，分布式電源架構還有顯著的熱管理及電源係統冗餘優勢（圖 4）。





分布式架構的模塊化組件優勢

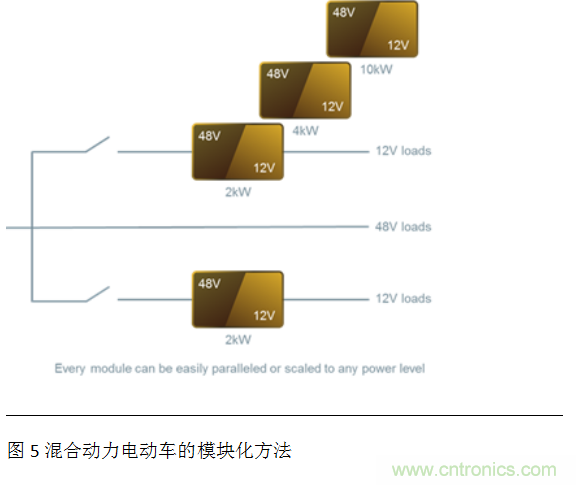

分布式供電（圖 5）的模塊化方法具有高度的可擴展性。







電池的 48V 輸出分配給車內各種高功率負載，從而可使更低電流（4 倍）及更低功耗（16倍）的優勢最大化，帶來更小、更輕的 PDN。根據不同分布式負載的負載電源分析，可以設計一個模塊並對其進行適當功率粒度及擴展性認證，用於並行陣列。



本實例中是 2kW 模塊。如前文所述，粒度和可擴展性主要看係統。通過使用分布式模塊代替大型集中式 DC-DC 轉換器，N+1 冗rong餘yu也ye能neng夠gou以yi顯xian著zhu降jiang低di的de成cheng本ben實shi現xian。如ru果guo負fu載zai功gong耗hao在zai汽qi車che開kai發fa階jie段duan有you變bian，該gai方fang法fa依yi然ran有you優you勢shi。工gong程cheng師shi可ke以yi增zeng減jian模mo塊kuai
，無wu需xu對dui整zheng個ge完wan成cheng的de定ding製zhi電dian源yuan進jin行xing修xiu改gai。另ling一yi個ge設she計ji優you勢shi是shi縮suo短duan開kai發fa時shi間jian，因yin為wei模mo塊kuai已yi獲huo得de批pi準zhun和he認ren證zheng。

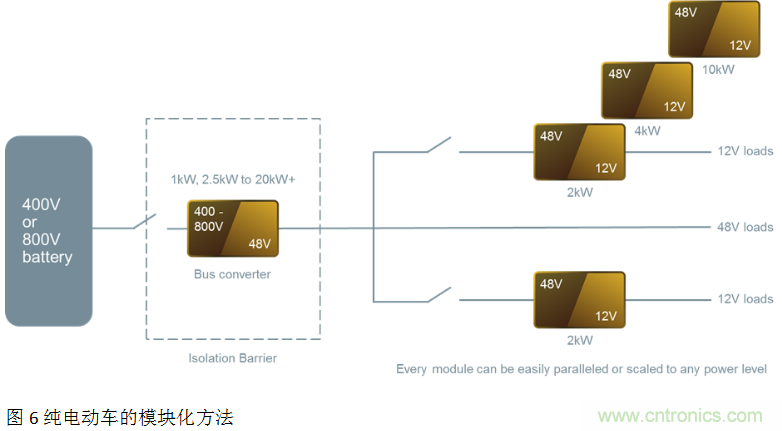

在更高電壓的電池係統中實施分布式模塊化 48V 架構





純電動車或高性能混合動力車可使用高電壓電池，因為動力總成和底盤係統功率需求很高。48V SELV PDN 對於 OEM 廠商而言依然有顯著的優勢
，但是現在，電源係統設計人員有了額外的挑戰
，即高功率 800V 或 400V 至 48V的 轉換。



此外，這款高功率 DC-DC 轉換器還需要隔離
，但不需要穩壓。分散 48V 至 12V 轉換器布置的一大優勢是更好的穩壓。上遊高功率轉換器可通過使用穩壓 PoL 轉換器，使用固定比率拓撲。這具有極大的優勢，因為 16:1 或 8：1 的寬輸入至輸出電壓範圍分別適用於 800/48 和 400/48。在該範圍內使用穩壓轉換器不僅效率很低，而且還會給熱管理帶來很大的問題。



由於400V 或 800V 配(pei)電(dian)時(shi)的(de)安(an)全(quan)要(yao)求(qiu)，分(fen)散(san)布(bu)置(zhi)這(zhe)款(kuan)高(gao)電(dian)壓(ya)隔(ge)離(li)轉(zhuan)換(huan)器(qi)不(bu)僅(jin)非(fei)常(chang)困(kun)難(nan)，而(er)且(qie)成(cheng)本(ben)還(hai)很(hen)高(gao)。然(ran)而(er)，高(gao)功(gong)率(lv)集(ji)中(zhong)式(shi)固(gu)定(ding)比(bi)例(li)轉(zhuan)換(huan)器(qi)可(ke)使(shi)用(yong)電(dian)源(yuan)模(mo)塊(kuai)取(qu)代(dai)大(da)型(xing)“銀盒”DC-DC 轉換器進行設計。



可以開發具有適當粒度及可擴展性的電源模塊，然後進行輕鬆並聯
，用於具有不同動力總成及底盤電氣化要求的廣泛車輛。此外

，Vicor 固定比率母線轉換器 (BCM®) 還是雙向的
，支持各種能源再生方案。BCM 采用正弦振幅轉換器 (SAC™) 高頻率軟開關拓撲
，可實現 98％ 以上的效率。它們還具有 2.6kW/in3 的功率密度，可顯著縮小集中式高電壓轉換器的尺寸。



Vicor 是汽車市場的供應商
，可提供最先進的創新 48V 解決方案。汽車供電架構的分布式模塊化方法可簡化複雜的供電挑戰，從而可提高性能和生產力
，縮短上市時間。Vicor 是 48V 電源轉換的領導者，不斷為供電架構

、電源轉換拓撲、控製係統及封裝實現創新。
