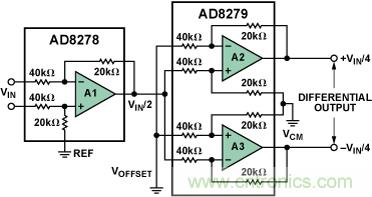

圖1. G = 1/2的差分輸出差動放大器功能框圖



差分放大器A1的增益配置為1/2。 此放大器的輸出送到放大器A2的同相輸入端和放大器A3的反相輸入端。放大器A2和A3也以增益1/2工作，二者的輸出180度反相
，構成一路差分輸出。差分輸出電壓V_{OUT A2} – V_{OUT A3}等於 V_IN/4 – (–V_IN/4), 或者 V_IN/2的總差分輸出電壓，正如希望的那樣。



V_OFFSET引腳可用來偏移輸出從而提高ADC的動態範圍。從V_OFFSET到輸出端的差分增益為–1。如果不需要偏移調整
，應將此節點接地。



V_CM引腳設置差分輸出的共模電壓。這在驅動單電源ADC時特別有用，可以將電路的共模輸出設置到中間電源電壓。從 V_CM到輸出端的增益為1。如果不需要共模調整
，應將此節點接地。

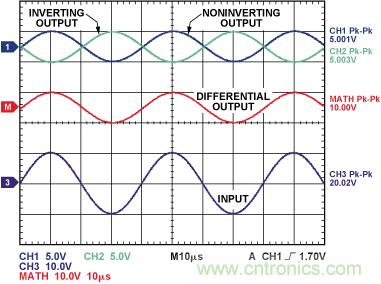

圖2顯示該電路的性能。輸入為25kHz
、20V峰峰值正弦波。通道1為同相輸出，通道2為反相輸出
，通道3為輸入。Math通道為兩路輸出之差。每路輸出均為輸入信號的1/4，兩路輸出彼此反相，因此其差值為輸入信號的1/2。



圖2. 差分輸出為輸入信號的1/2

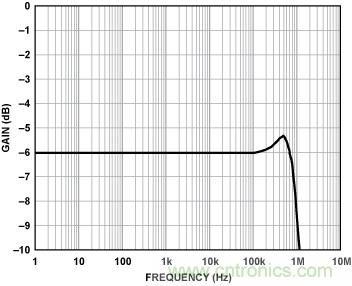

圖3顯示該電路增益與頻率響應的關係
，證明它很穩定，在1MHz帶寬內的峰化小於1dB。



圖3. 差分輸出差動放大器的頻率響應

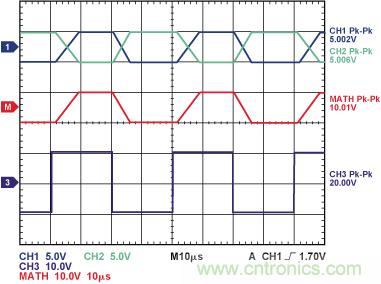

圖4biaoming
，gaidianluduidafangboshurudexiangyingmeiyoukeguandeguochong，jianlishijianfeichangkuai。yinweigefangdaqijinxiedaiyibandexinhao，suoyichafenshuchuyabailvshidangeshuchudeliangbei。



圖4. 差分輸出差動放大器的大信號性能



雙通道差動放大器AD82791采用14引腳窄體SOIC封裝。AD82782采用8引腳MSOP封裝。經過激光調整的精密電阻集成在放大器的同一芯片上，因此其失調、增益

、共模誤差和溫度漂移非常小，構成一個高精度係統。雖然AD8278 (200 μA)和AD8279（每個放大器200 μA）的功耗很低
，但該係統具有1MHz的帶寬和2.4V/μs的壓擺率。AD8278和AD8279可以在2.5V單電源至±18V雙電源的極寬電源電壓範圍內工作。輸入擺幅可以大大超出電源軌，因而該係統可以在有大共模電壓和噪聲的情況下測量大信號（±20 V或以上）
，堪稱高性能
、低壓ADC的理想前端。
