dangdianyuanguifashengguzhangshi
，baochidianluweiguanjianxitonggongdian，shiqinenggouzaisuoyoukeyongnengliangdiushizhiqiandeduanshijianneizhixingshujubaoliudengzhongyaodeguanlirenwu。dianxingdebaochijiejuefangancaiyongzhuanyongkongzhiqihedaxingcunchudianrong
，1, 2例如LTC3310和LTC3643。因此，如果關鍵電路需要大量功率和保持時間
，則成本和複雜性都會增加。但如果所需的保持能量相對較低，LTC3649可以輕鬆執行此任務而無需額外的電路。



這裏描述的雙輸出轉換器在(zai)正(zheng)常(chang)操(cao)作(zuo)條(tiao)件(jian)下(xia)用(yong)作(zuo)傳(chuan)統(tong)的(de)降(jiang)壓(ya)電(dian)源(yuan)
，但(dan)是(shi)在(zai)電(dian)源(yuan)中(zhong)斷(duan)期(qi)間(jian)，轉(zhuan)換(huan)器(qi)本(ben)身(shen)成(cheng)為(wei)能(neng)量(liang)源(yuan)
，為(wei)關(guan)鍵(jian)電(dian)路(lu)保(bao)持(chi)設(she)定(ding)的(de)輸(shu)出(chu)電(dian)壓(ya)。為(wei)了(le)執(zhi)行(xing)該(gai)任(ren)務(wu)，當(dang)輸(shu)入(ru)電(dian)壓(ya)斷(duan)開(kai)時(shi)，U1變為升壓轉換器
，這導致U1對其輸出電容放電以提供保持能量。



雙輸出轉換器和保持電路



圖1顯示采用LTC3649的保持設計。在正常情況下
，未調節的電壓軌VIN（VINS通過阻塞二極管）為基於U1的轉換器（轉換器A）供電。該轉換器以降壓模式工作
，在VOUT1上產生穩定的5 V電壓。VINS連接到基於U2的第二個轉換器（轉換器B）
，它在VOUT2上為關鍵負載供應3.3 V電壓。VIN發生故障時，轉換器A進入升壓模式並通過對其輸出濾波電容器C01和C02放電來維持其設定的輸出電壓(VINS)。電阻RIT和RIB設定此電壓電平。由U1產生的PGOOD (PG)信號可用於將電源故障傳遞給係統

，從而斷開非關鍵電路以保持能量。MODE/SYNC引腳將懸空，以允許LTC3649進入升壓模式。

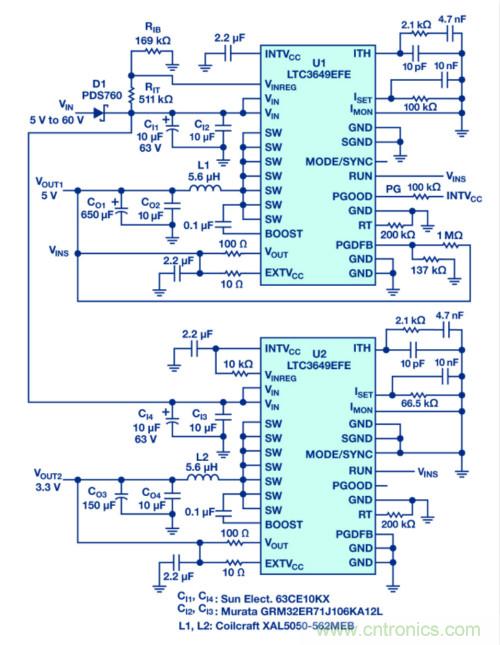

圖1.5 V輸出轉換器(U1)為3.3 V輸出(U2)上的受保護負載供應保持電源。



請注意
，U1的引腳MODE/SYNC將懸空

，以允許LTC3649進入升壓模式。



圖2顯示了LTC3649在升壓模式下的運行情況。對於捕獲的前7 ms
，所有電壓都是穩定的。在7 ms時，電源關閉；VIN和INS都開始下降。VINS達到8 V時
，就會穩定並且PG信號改變狀態，表示VOUT1開始崩潰。隻要C01和C02充電，VINS就保持在8 V。VOUT2在整個過程中保持恒定，在電源中斷後很長時間內為關鍵負載提供穩定的電源。ADI公司已經創建了LTspice®模型。

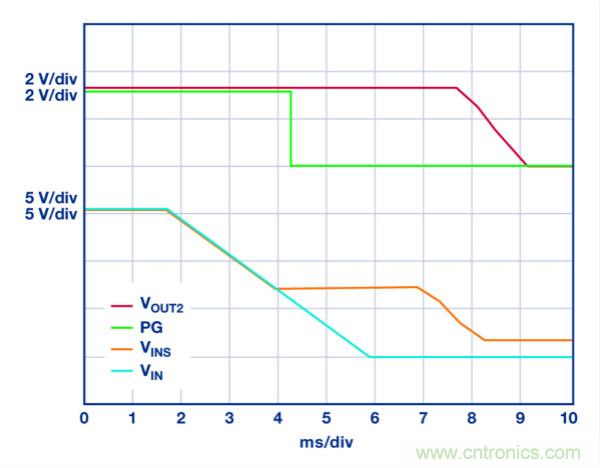

圖2.當輸入電壓VIN下降時

，轉換器U1對VOUT1進行升壓以將VINS維持在8 V。



在VIN降壓後
，VINS供電以使VOUT2保持穩定超過20 ms。



結論



LTC3649是一款具有集成功率MOSFET的單芯片降壓調節器。它具有高效率和低靜態電流，這在許多電池供電係統中非常重要。它還具有很高的通用性、可編程頻率、高達60 V的寬VIN範圍以及低至接地的輸出電壓範圍。它簡化了汽車和工業用品的設計，特別是考慮到其作為保持電路的潛質時。
