由最近承接的幾起電路原理圖審核項目來看，觸景生情而發出如上的感慨。

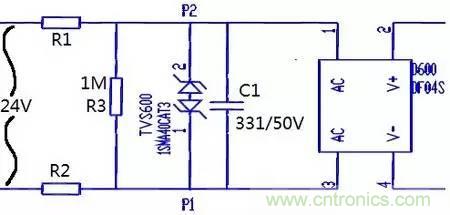

案例1：輸入端24V波動，R1和R2常被燒壞。



由電路圖分析
，R1和R2的作用可能有二，一是限流，二是保護。如果設計起因是出於保護作用的話，24V輸入波動較大的時候
，R1/R2上過流被燒掉就是正常的
，誰讓您把它當保險絲使用呢！但是如果出於限流的作用，則TVS的放置位置就值得商榷了。宜把TVS放置在R1/R2的左側
，這樣
，24V上有波動尖峰輸入的時候，先從TVS泄放了
，而不會連累R1/R2。



圖1

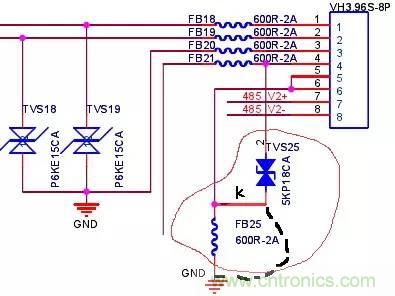

案例2：保護器件對地的通路上不要有其他器件（如圖2紅圈內器件）（嫌電路死得慢的除外）



TVS 25起作用的時候，泄放電流同時也會流經FB25，雖然這裏的FB25的耐流是2A，已有一定的餘量，但磁珠的失效後現象是燒斷，它一旦斷開，TVS的保護作用將不複存在
，甚至後麵的電路尚不自知，繼續工作時再來擾動，則後續電路難保。



而保護類器件失效後的第一現象是短路，以便即使它壞掉也能繼續將外來擾動電流泄放掉以保護後續電路。



解決方法就是將k字母下的那條線斷開，並用黑虛線將TVS連接到地（如圖2）。這裏磁珠的作用是在Pin5和Pin6與地之間加一道尖峰的吸收措施實現隔離，所以仍需保留。



圖2



由以上兩個案例分析
，均是因器件放置位置所引起，還有發生過原理圖對
，但PCB布線錯，或原理圖錯，但PCB確實對的，因這些器件大都是連接在地之間的，出現此類錯誤也是自然。
