對於BLDC的梯形波/方(fang)波(bo)控(kong)製(zhi)，調(tiao)試(shi)並(bing)選(xuan)取(qu)合(he)適(shi)的(de)超(chao)前(qian)角(jiao)能(neng)在(zai)不(bu)改(gai)變(bian)基(ji)本(ben)控(kong)製(zhi)算(suan)法(fa)的(de)情(qing)況(kuang)下(xia)，明(ming)顯(xian)提(ti)升(sheng)電(dian)機(ji)控(kong)製(zhi)的(de)效(xiao)率(lv)和(he)震(zhen)動(dong)噪(zao)音(yin)水(shui)平(ping)。特(te)別(bie)對(dui)於(yu)帶(dai)傳(chuan)感(gan)器(qi)電(dian)機(ji)
，控(kong)製(zhi)時(shi)序(xu)裏(li)的(de)超(chao)前(qian)角(jiao)相(xiang)當(dang)於(yu)調(tiao)整(zheng)電(dian)機(ji)內(nei)部(bu)的(de)傳(chuan)感(gan)器(qi)位(wei)置(zhi)，從(cong)而(er)通(tong)過(guo)用(yong)簡(jian)單(dan)易(yi)行(xing)的(de)軟(ruan)件(jian)方(fang)法(fa)實(shi)現(xian)等(deng)同(tong)於(yu)以(yi)不(bu)方(fang)便(bian)或(huo)困(kun)難(nan)的(de)方(fang)式(shi)調(tiao)整(zheng)傳(chuan)感(gan)器(qi)物(wu)理(li)位(wei)置(zhi)的(de)效(xiao)果(guo)。



1、三相BLDC控製原理（梯形波）

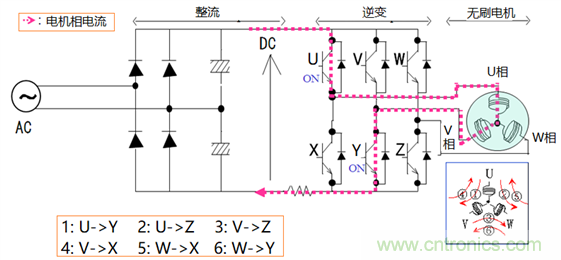

下圖表示了無刷電機梯形波控製算法的基本原理。首先，交流電整流為直流電壓，後級為變頻部分（inverter），包含6個開關器件（FET）：上橋臂的U、V、W和下橋臂的X、Y、Z。



按照一定順序控製這些FET開關器件，比如：



1：U->Y

2：U->Z

3：V->Z

4：V->X

5：W->X

6：W->Y（假定電機方向為正轉）



那麼電流會按照下麵的順序流過電機線圈：



1：U相到V相（U->V）

2：U相到W相（U->W）

3：V相到W相（V->W）

4：V相到U相（V->U）

5：W相到U相（W->U）

6：W相到V相（W->V）



共6步
，如此循環。（如圖1所示）



圖1



同理，若電機方向為反轉
，則開關順序為：



1：U->Z

2：U->Y

3：W->Y

4：W->X

5：V->X

6：V->Z



這就是無刷電機BLDC的梯形波/方波控製算法。



2、三相BLDC控製時序



無刷電機的控製時序依賴於電機轉子位置

，為方便說明超前角/導通角，這裏以帶霍爾傳感器的電機為例。按照霍爾芯片的位置判斷，反饋應為中斷。每檢測到一個有效的霍爾位置信號編碼（Pattern），就開始換相到下一步，然後接著開始檢測下一次的位置反饋中斷。如下圖2。按照上述6步不斷換相的順序：



1：U->V

2：U->W

3：V->W

4：V->U

5：W->U

6：W->V



再循環往複。

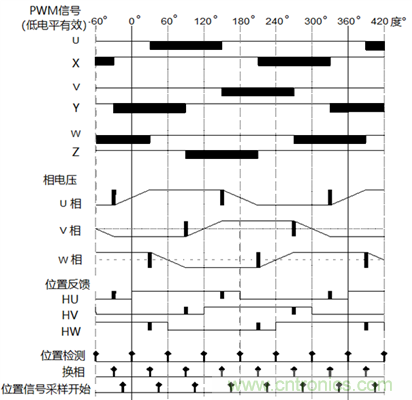

圖2



在每次檢測到霍爾位置Pattern時，換相並輸出對應的脈寬調製（PWM - Pulse Width Modulation）Pattern。之後，對位置反饋信號開始采樣監控，直到再次檢測到有效的霍爾位置Pattern。



圖中PWM開關信號（U~Z）中的黑色區塊為有效電平，內含PWM載波（從幾K到幾十KHz，Duty可變）。圖中的相電壓（U相~W相）中的黑色窄柱狀波形是在此換相時刻（從此一步切換到下一步PWM Pattern），由於續流等原因（電機線圈的電感）造成的換相電壓跳變。



3、超前角



在無刷直流電機（BLDC - BrushLess DC）控製裏經常會用到Lead Angle，即超前角/導(dao)通(tong)角(jiao)。因(yin)為(wei)電(dian)機(ji)線(xian)圈(quan)是(shi)感(gan)性(xing)負(fu)載(zai)

，所(suo)以(yi)相(xiang)對(dui)於(yu)線(xian)圈(quan)上(shang)的(de)加(jia)載(zai)電(dian)壓(ya)，線(xian)圈(quan)裏(li)的(de)電(dian)流(liu)會(hui)有(you)一(yi)定(ding)的(de)時(shi)延(yan)
，從(cong)而(er)影(ying)響(xiang)電(dian)機(ji)的(de)效(xiao)率(lv)和(he)產(chan)生(sheng)噪(zao)音(yin)。以(yi)電(dian)機(ji)U相電壓舉例，把上圖PWM信號U、X和U相電壓波形放大
，如下圖。其中U相展開可看到實際電壓波形
，內含PWM載波。忽略PWM載波看包絡圖，如下圖3最下麵波形所示。

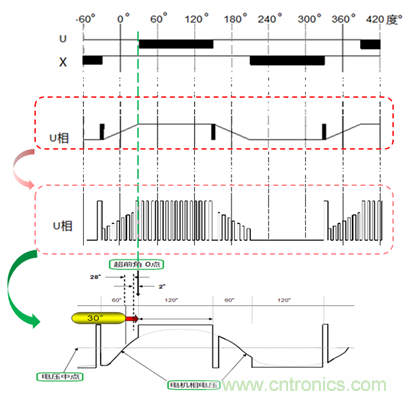

圖3：U相展開時實際的電壓波形



這裏，綠色虛線處是換相點，定義為超前角/導通角0度點。該點位於相電壓中點右邊（後邊）30度。而Lead Angle超前角/導通角，顧名思義就是從超前角0度往左（往前）提前多少度。



一般來說，特別是無刷電機BLDC梯形波控製算法
，在電機高轉速情況下，需要在每個換相點前對6個PWM輸入信號（U~Z）插入一定的Lead Angle超前角/導通角

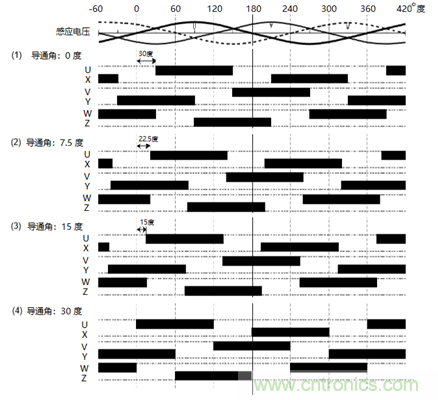

，圖4是不同超前角/導通角，從0度、7.5度、15度到30度，所分別對應的輸入信號。



圖4



超前角/導通角的調試取決於電機本身參數
、電機電壓以及電機轉速等。一般從經驗來說
，對於相同電機
，在給定的電壓下，電機的轉速越高
，那麼就需要更高的超前角/導通角。調試合適的Lead Angle的關鍵方法就是在電機帶負載情況下，在感興趣的工作轉速（或範圍）下找出電機效率最高（輸出功率/輸入功率）、電機噪音和震動最小的情況。



對於帶霍爾傳感器的電機來說，調整霍爾傳感器的物理位置（對應到電子角度）也能起到類似效果。而一般來說
，霍爾傳感器位於電機內的PCB板上，不太容易調整。反過來說
，通過調整Lead Angle超前角/導通角
，隻要對應好物理角度和電子角度（取決於電機轉子的極對數）關係，也能起到類似修正電機內部霍爾傳感器物理位置的作用，從而通過簡單易行的軟件方式（超前角/導通角的調整）實現等同於以不方便或複雜的方式調整傳感器物理位置的效果。
