應用3：直流-直流轉換器中的勵磁湧流限製



在直流-直流轉換器等的直流電源電路中，NTC熱敏電阻用作電源熱敏電阻，可以有效地限製勵磁湧流，輸入和輸出電容器在接通電源時充電。NTC熱敏電阻的阻值在通電後變得非常低，達到比使用固定電阻時更低的功率損耗。

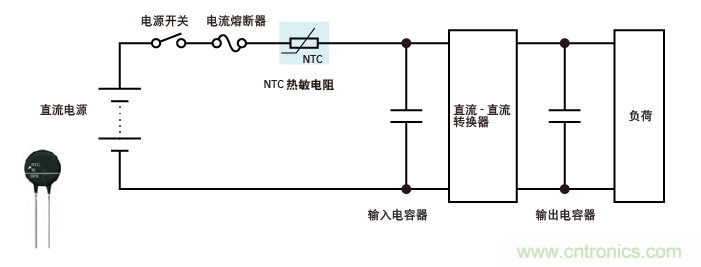

直流-直流轉換器中的勵磁湧流限製



應用4：工業逆變器的勵磁湧流限製



感應電機經常用於工廠、大型設施、辦公樓等的風扇
、泵、空調和其他設備。感應電機結構簡單、穩定，但其轉速取決於頻率。為了控製轉速，需要逆變器。裝有逆變器的電機被稱為變速驅動（VSD - Variable Speed Drive），它能夠顯著降低功耗。



逆變器係統包括轉換器部分、逆變器部分和安裝在轉換器部分之後的直流鏈路電容器（平滑電容器）。啟qi動dong時shi
，裝zhuang置zhi充chong電dian
，以yi峰feng值zhi比bi穩wen定ding電dian流liu大da幾ji倍bei的de勵li磁ci湧yong流liu將jiang直zhi流liu鏈lian路lu電dian容rong器qi充chong滿man。這zhe種zhong勵li磁ci湧yong流liu可ke能neng對dui直zhi流liu電dian容rong器qi的de使shi用yong壽shou命ming產chan生sheng有you害hai影ying響xiang或huo破po壞huai半ban導dao體ti器qi件jian。為wei了le防fang止zhi勵li磁ci湧yong流liu，需xu要yao連lian接jieNTC熱敏電阻（電源熱敏電阻）。

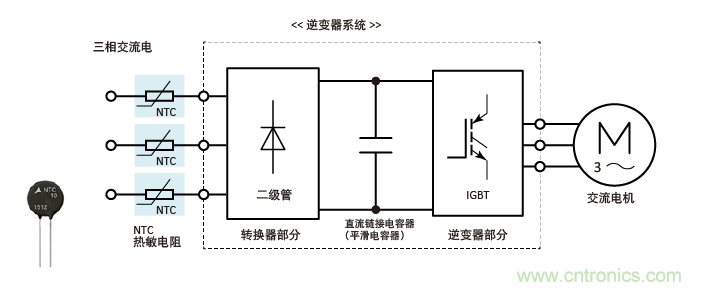

工業逆變器中的勵磁湧流限製（三相）

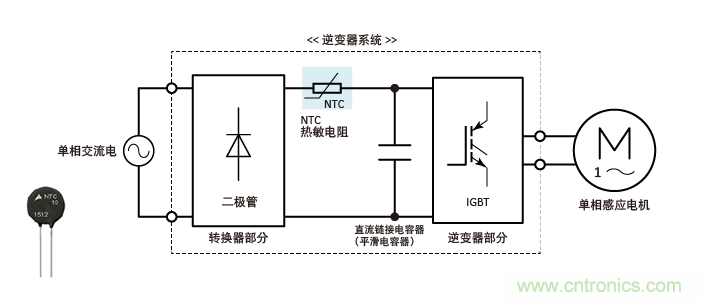

工業逆變器中的勵磁湧流限製（單相）
