新的封裝技術幫助設計人員提高功率密度



另一種增加功率密度的方式是減小所需的PCB麵積。其中一種方法便是將組件結合到DC/DC模塊中。Texas Instruments提供的MicroSiP和MicroSiL電源模塊，在電源轉換器中集成了無源元件和集成電路（IC），將IC嵌入到FR4層壓基板上，並在基材上安裝電感器，以此構成單個設備。



完全集成的MicroSiP電源模塊將IC和無源元件集成到一個最高集成級別的設備中。最小的模塊使用BGA封裝形式，其占位麵積不足7mm²。

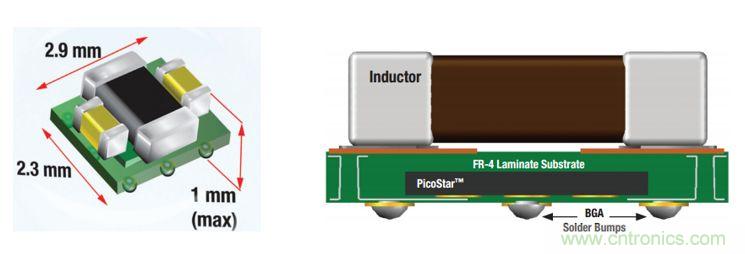

圖1：MicroSiP封裝將集成電路嵌入到基板中，並將無源元件堆在頂部
，以組成微型DC-DC轉換器（資料來源：Texas Instruments）



MicroSiL設備集成了電感器和調節器IC

，並使用了外部電容器。該模塊的引腳分配和輪廓類似於QFN封裝。例如，TPS82085電源模塊是同步降壓轉換器，可以從3mm×2.8mm的8引腳封裝傳輸3A的電流。



集成可以大幅減少元器件的占位麵積，但是需要權衡利弊得失。例如，MicroSiP封裝在控製器的上麵放了電感器，並將組件安裝在PCB上。與分立設計相比，這些特性都會增加MicroSiP模塊的高度。



要(yao)盡(jin)量(liang)縮(suo)減(jian)占(zhan)位(wei)麵(mian)積(ji)
，還(hai)需(xu)要(yao)減(jian)小(xiao)電(dian)感(gan)器(qi)的(de)尺(chi)寸(cun)。線(xian)圈(quan)電(dian)感(gan)與(yu)其(qi)麵(mian)積(ji)和(he)圈(quan)數(shu)成(cheng)正(zheng)比(bi)，所(suo)以(yi)為(wei)了(le)不(bu)改(gai)變(bian)電(dian)感(gan)，減(jian)少(shao)麵(mian)積(ji)
，就(jiu)需(xu)要(yao)增(zeng)加(jia)使(shi)用(yong)的(de)電(dian)線(xian)，但(dan)同(tong)時(shi)也(ye)會(hui)導(dao)致(zhi)增(zeng)加(jia)線(xian)圈(quan)的(de)DC電阻。



超越矽的設計：SiC和GaN器件



為了追求更高的性能
，設計人員開始探索矽之外的其他材料。用SiC和GaN製造的電子元器件開始在一些電力應用中取代矽器件，前二者都屬於寬帶隙（WBG）半導體。



我們先來回顧一下什麼是固體帶隙，固體的帶隙用於衡量價帶頂部和導帶底部之間的能量差（eV），是確定材料導電性的主要因素。



矽的帶隙為1.1eV，相比之下
，WBG半導體的帶隙分別為3.3V（SiC）和3.4V（GaN）
，因此，需要更多的能量將電子從價帶傳輸到導帶。這對於功率半導體而言比較有優勢：與矽相比，WBG器件具有更低的導通電阻、更高的擊穿電壓

、出色的反向恢複特性，並且可以在更高的開關頻率下工作。



更高的開關頻率允許使用更小的電容器、電感器和變壓器，其尺寸、重量和成本都大為節省。同時
，DC-DC轉換效率可以最高提升10%。



Texas Instruments最近發布了一款LMG5200，將WBG半導體與高級封裝結合在了一起。LMG5200是半橋功率級

，在一個QFN封裝中集成了兩個80V的GaN功率場效應管（FET）和一個高頻GaN驅動器。LMG5200將與現有產品（如TPS53632）配對使用，服務於各種應用，包括用於計算

、工業和電信應用的同步降壓轉換器和48V POL轉換器。



總結



提升電力轉換解決方案的效率和功率密度需要采用多學科綜合的方法
，借鑒控製器設計、封feng裝zhuang和he半ban導dao體ti研yan究jiu方fang麵mian的de專zhuan業ye知zhi識shi。隻zhi有you集ji各ge領ling域yu之zhi所suo長chang，設she計ji人ren員yuan才cai能neng滿man足zu眾zhong多duo應ying用yong的de需xu求qiu，這zhe些xie應ying用yong從cong電dian池chi驅qu動dong的de低di功gong耗hao可ke穿chuan戴dai設she備bei和he便bian攜xie式shi設she備bei
，到dao高gao功gong率lv的de電dian信xin交jiao換huan機ji和he數shu據ju中zhong心xin等deng，範fan圍wei十shi分fen廣guang泛fan。
