“輸入電解”和“輸出電解”電容的詳細計算！

發布時間：2019-05-31 責任編輯：wenwei

【導讀】我wo們men一yi般ban按an照zhao在zai最zui低di輸shu入ru電dian壓ya下xia，最zui大da輸shu出chu的de情qing況kuang下xia，要yao求qiu電dian解jie電dian容rong上shang的de紋wen波bo電dian壓ya低di於yu多duo少shao個ge百bai分fen點dian來lai計ji算suan。當dang然ran，如ru果guo有you保bao持chi時shi間jian的de要yao求qiu，那na麼me需xu要yao按an照zhao保bao持chi時shi間jian的de要yao求qiu重zhong新xin計ji算suan，二er者zhe之zhi中zhong，取qu大da的de值zhi。

假如在最低輸入電壓下，電源的輸入功率為Pin，最低輸入交流電壓有效值為Vinacmin，那麼我們一般認為此時整流後的直流電壓為Vinmin=1.2×Vinacmin，由於在交流兩次充電周期間，對後麵變換器的供電都是由電容儲能來保證的，那麼電壓跌落是可以計算出來的：

C×ΔV=I×Δt，

ΔV是電壓紋波，一般取Vinmin的10%～20%，I是電容對後麵電路的放電電流=Pin/Vinmin

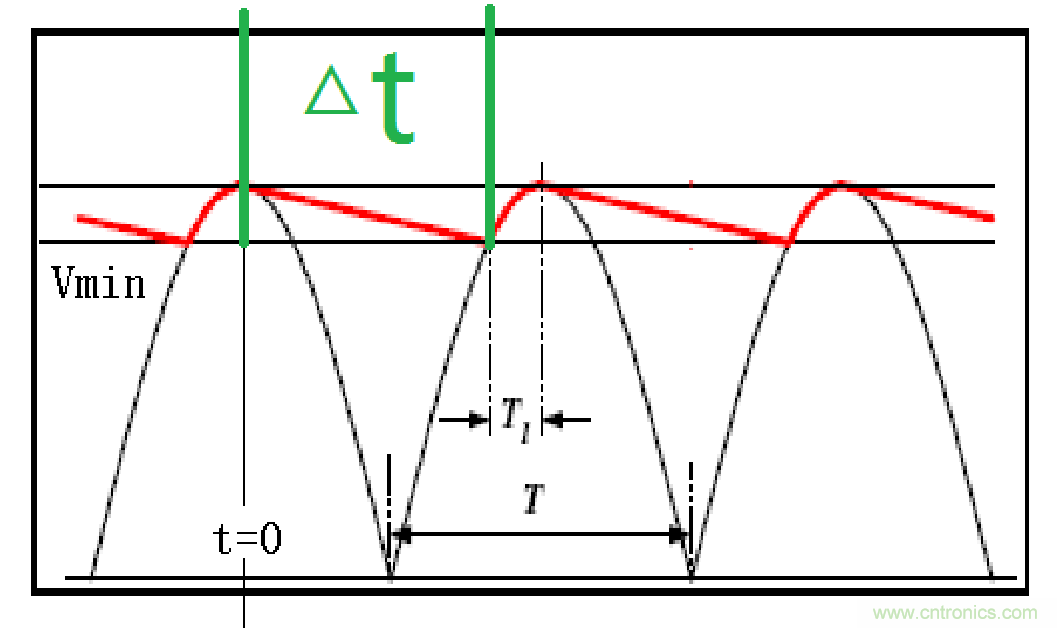

而Δt則是兩次充電的時間間隔（就是一個工頻周期內電容的放電時間），可以按照0.8×1/(2×fac)來考慮，說白了，就是交流整流後的半正弦周期中，80%的時間是靠電解電容儲能來供應給後麵的變換器的。

“輸入電解”和“輸出電解”電容的詳細計算！

那麼由此我們就可以計算出輸入端的交流整流後濾波電解電容容量了。

輸入側的電解電容計算

shuchucededianjiedianrong。shuchuduandedianjiedianronggongzuozaigaopinxia，wenbodianliuduiqiyingxianghenda，womenyibananzhaowenbodianliudexianzhitiaojianlaijisuanshuchucededianjiedianrong。

電解電容上的紋波電流有效值與次級整流二極管的電流有效值以及輸出電流的關係為：

電解電容的生產廠家通常會給出電解電容在某個頻率下，某個溫度時的額定紋波電流IRCrms。但實際使用過程中，我們需要考慮溫度效應與頻率效應。實際電容可以使用的紋波電流為IRCrms×溫度係數×頻率係數。不同的廠商，提供溫度係數和頻率係數參考點可能不同，要注意換算。如果廠商沒有提供，那麼下麵的數值可以供參考：

溫度係數：

105℃：1

85℃：1.7

65℃：2.1

頻率係數：

100KHz：1

10KHz：0.9

1KHz：0.8

120Hz：0.5

50Hz：0.32

單個電解如果紋波電流不夠，可以用多個並聯使用。另外，多個並聯使用也有助於降低輸出電壓紋波。

實際最終電解電容的選擇是否合適，除了要保證足夠的電壓裕量。更主要的就是電解電容的溫度和溫升。電解電容的溫度每升高10度，那麼壽命減半。所以電解電容的工作溫度，將受到電源設計壽命的限製。

另一方麵，由於電容的溫升可能是外來的熱量造成的，也可能是自身的損耗造成的。所以，我們這裏還有一個限製條件，就是，自溫升<5℃。
