負(fu)電(dian)壓(ya)設(she)計(ji)根(gen)據(ju)不(bu)同(tong)的(de)負(fu)載(zai)電(dian)流(liu)有(you)很(hen)多(duo)不(bu)同(tong)方(fang)案(an)

，以(yi)下(xia)是(shi)給(gei)出(chu)幾(ji)種(zhong)目(mu)前(qian)市(shi)麵(mian)比(bi)較(jiao)常(chang)見(jian)的(de)負(fu)電(dian)壓(ya)方(fang)案(an)
，可(ke)以(yi)根(gen)據(ju)不(bu)同(tong)場(chang)合(he)使(shi)用(yong)合(he)適(shi)的(de)方(fang)案(an)。



一、工頻變壓器輸出正負電壓

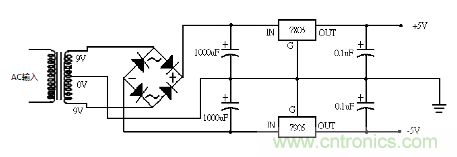

圖1 工頻變壓器正負輸出電源



各位工程師看到圖1的電路是否有很強的親切感，是否能想起大學時接觸電子設計時的情景？此經典電路優點比較明顯，電路結構簡單、極低幹擾噪聲、穩定性好；同時此電路也有缺點，輸入交流電範圍窄（一般是220VAC±5%），體積重量大；雖然此電路缺點明顯目前還有一些應用采用此方案設計。此方案主要是利用變壓器產生負電壓在通過線性穩壓器7905進行穩壓。



二
、電源模塊輸出負電壓



youyudianziyuanjianzhizaogongyijishuyuelaiyuehao
，nengliangsunhaoyuelaiyuedi，zheyangyilaiyuelaiyueyouliyudianyuandemokuaihuafazhan。erqiezaishejishangyenengzuodaoxiaoxinghua
，qingxinghuasheji。



1、非隔離負壓輸出負電壓

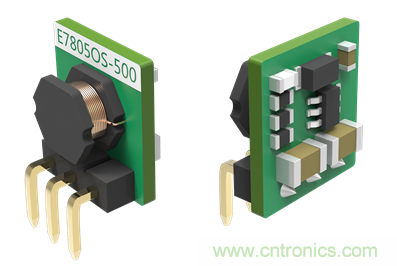

圖2 非隔離穩壓輸出模塊

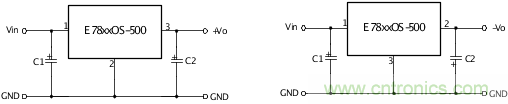

圖3 非隔離模塊的正輸出與負輸出接法



如圖3所示
，此電源模塊應用與常用的LM7805類似，而且不需要安裝散熱片。如上圖，我們需要正負電壓給運放等供電時，隻需要兩個E78xxOS-500電源即可實現。



2
、隔離電源模塊輸出正負電壓



圖4 隔離電源模塊正負雙路輸出

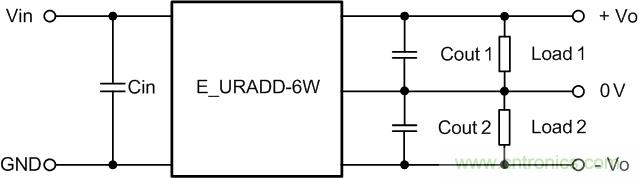

圖5 E_URADD-6W電源典型應用



在電力、工業

、通(tong)訊(xun)等(deng)對(dui)抗(kang)幹(gan)擾(rao)性(xing)能(neng)要(yao)求(qiu)較(jiao)高(gao)的(de)場(chang)合(he)
，一(yi)般(ban)需(xu)要(yao)對(dui)電(dian)源(yuan)進(jin)行(xing)隔(ge)離(li)處(chu)理(li)來(lai)隔(ge)離(li)從(cong)總(zong)電(dian)源(yuan)端(duan)的(de)幹(gan)擾(rao)。此(ci)種(zhong)應(ying)用(yong)時(shi)如(ru)果(guo)需(xu)要(yao)用(yong)到(dao)負(fu)電(dian)壓(ya)
，可(ke)以(yi)直(zhi)接(jie)采(cai)用(yong)隔(ge)離(li)電(dian)源(yuan)模(mo)塊(kuai)直(zhi)接(jie)輸(shu)出(chu)正(zheng)負(fu)電(dian)壓(ya)給(gei)係(xi)統(tong)供(gong)電(dian)。



三、Buck-Boost拓撲設計輸出負電壓



除了采用隔離模塊方案，我們還可以選擇芯片自己設計負壓電路
，此處我們介紹一下較容易設計的非隔離負壓輸出Buck-Boost電路。如圖6此電路隻需要主控芯片、電感、電容等芯片，目前MPS的DC-DC電源芯片都支持Buck-Boost的設計結構
，可以根據不同輸出電流選擇合適型號。

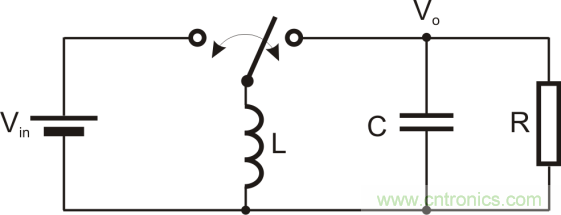

圖6 Buck-Boost拓撲原理



從圖6的拓撲中可以看出輸入電壓與輸出電壓極性是相反的，因此Buck-Boost拓撲結構又簡稱為倒相拓撲。圖7是采用MP2359DT設計的-15V電源電路，MP2359DT是采用SOT23-6的封裝
，整個電路占用PCB麵積較小。

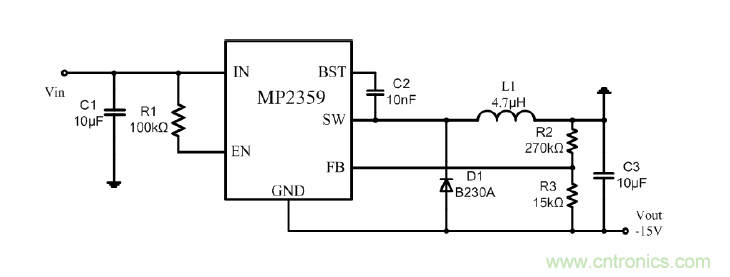

圖7 MP2359負電壓輸出電路



四、總結



負電壓設計方案多種多樣，哪一個方案適合你的設計
，還是需要綜合考慮不同應用、不同技術要求而定。
